Praca z błędami siatki

Siatkę stosuje się w pierwszej kolejności do konfiguracji podstawowej. Jeśli wystąpią błędy modelu uniemożliwiające pomyślne wygenerowanie siatki, wyświetla się ostrzeżenie. Błędy siatki mogą mieć różne przyczyny. Jeśli wystąpią, są raportowane następująco:

• Okno postępu siatki wyświetla błąd.
• Etykieta błędu i linia odniesienia są wyświetlane na modelu w panelu graficznym. Linia odniesienia wskazuje miejsce wystąpienia błędu. Okno zawiera także krótkie zalecenie odnoszące się do sytuacji i umożliwiające rozwiązanie problemu. Można ustawić etykietę siatki jako odpowiednią (Zobacz Utwórz etykiety w oknie graficznym).
  Uwaga: Jeśli błąd wystąpi dla części z wyłączoną widocznością, etykieta siatki nie pojawia się w panelu graficznym.
• W przeglądarce, w folderze Błędy w węźle Siatka umieszczane są węzły błędów odpowiadające ich etykietom.

Błędy siatki

Błędy siatki mogą wystąpić:

• Jeśli wystąpi błąd konfiguracji podstawowej. Proces generowania siatki zatrzymuje się i wyświetlany jest komunikat dotyczący błędu.
• Jeśli analiza parametryczna napotka błąd. Użytkownik jest informowany o określonym błędzie. Dla pozostałych konfiguracji siatka jest generowana nadal.

Etykiety błędów siatki

• Kliknij w przeglądarce etykietę błędów siatki lub węzeł błędów siatki, aby w oknie graficznym wyświetlić dodatkowe informacje. Kliknij kolejną etykietę lub węzeł błędu, albo w oknie graficznym kliknij pusty obszar, aby ukryć informacje.
• W menu kontekstowym poszczególnych węzłów błędów znajduje się polecenie Widoczność.

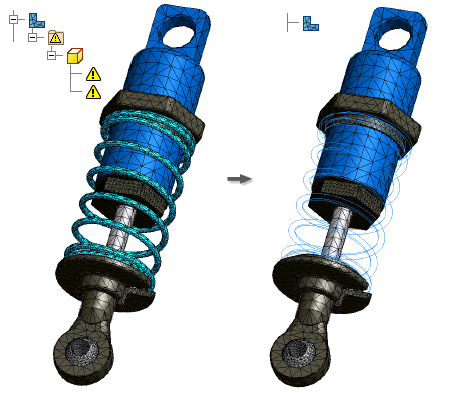

Wykluczanie komponentów

W przypadkach błędów siatki w oknie dialogowym Siatka zostanie wyświetlony komunikat Błąd generowania siatki, a przeglądarka wyświetli folder Niepowodzenia znajdujący się w węźle Siatka . Folder Niepowodzenia zawiera komponenty powodujące problemy z generowaniem siatki.

W folderze błędów siatki można wybrać komponenty, które zostaną wykluczone z symulacji.

1. Rozwiń folder Niepowodzenia.
2. Kliknij prawym przyciskiem myszy komponent i wybierz polecenie Wyklucz z symulacji. Obok węzła Siatka i węzła Kontakty zostanie wyświetlona ikona Wymagane uaktualnienie .
3. Kliknij prawym przyciskiem myszy węzeł Siatka i wybierz polecenie Uaktualnij siatkę.
4. Kliknij prawym przyciskiem myszy węzeł Siatka i wybierz polecenie Widok siatki. Wykluczony komponent przestanie być uwzględniany w generowaniu siatki.
5. Kontynuuj symulację.
