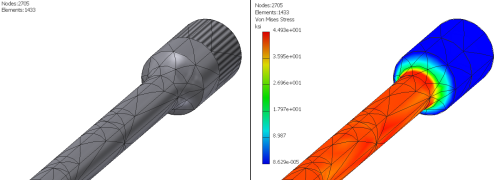

W przypadku wystąpienia koncentracji naprężeń, można zmienić ustawienia siatki tak, aby była dokładniejsza. Okno Ustawienia siatki zawiera parametry siatki używane podczas symulacji. Parametry te dotyczą wszystkich komponentów i elementów modelu.
Aby wyświetlić okno Ustawienia siatki:
- Na wstążce kliknij
kartę Analiza naprężeń
panel Siatka
Ustawienia siatki
. Można także kliknąć prawym przyciskiem myszy węzeł przeglądarki siatki, a następnie polecenie Ustawienia siatki. - W wyświetlonym oknie należy wprowadzić wybrane ustawienia Ustawienia siatki.
Ustawienie Użycie Domyślnie Zalecane jeśli nie ma innych wymagań Średnia wielkość elementu Określa wielkość elementu względem wielkości modelu. 0,1 Pomiędzy 0,1 oraz 0,05. Minimalna wielkość elementu Umożliwia automatyczne wygładzanie małych obszarów. Wartość jest określona względem wartości Średnia wielkość. 0,2 Pomiędzy 0,1 oraz 0,2. Współczynnik stopniowania Wpływa na jednorodność przejścia siatki pomiędzy obszarami wysokiej i niskiej szczegółowości. Określa współczynnik maksymalnej długości krawędzi pomiędzy przyległymi krawędziami elementu. Na przykład ustawienie 1,5 ogranicza długość krawędzi elementu do 1,5 raza długości krawędzi przyległego elementu. 1,5 Pomiędzy 1,3 oraz 3,0. Maksymalny kąt obrotu Wpływa na liczbę elementów na zakrzywionych powierzchniach. Im mniejszy kąt, tym większa liczba elementów siatki na krzywej. 60 st. Pomiędzy 30 oraz 60 st. - Kliknij OK, aby zastosować zmiany.
