okno dialogowe Spoina czołowa

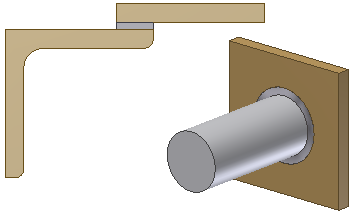

Tworzy element spoiny czołowej w zespole konstrukcji spawanej, łączący dwa zestawy powierzchni pełnym ściegiem. Można utworzyć symbol spawu jednocześnie z elementem, ale może być także utworzony w oddzielnej operacji.

Symbole spawu i ściegu są oddzielnymi elementami w pliku konstrukcji spawanych przeglądarki. Symbol spawu i element ściegu spawu nie są stowarzyszone, tak więc możesz określić dowolne wartości symbolu spawu dla dowolnego elementu ściegu spawu. Ścieg czołowy używany przez symbol spawu jest węzłem pochodnym symbolu spoiny.

Dostęp:

Kliknij prawym przyciskiem myszy na danej części w przeglądarce i wybierz Edytuj. Na wstążce kliknij kartę Spoina panel Spoina Rowek.

Pole Ścieg pozwala określić parametry potrzebne do utworzenia spoiny czołowej.
Zestawy powierzchni 1 i 2	Wybiera dwa zestawy powierzchni, aby połączyć je ściegiem spoiny czołowej. Każdy zestaw powierzchni musi składać się z jednej lub wielu ciągłych powierzchni części. Spoina pełnej powierzchni określa jak ścieg pojawia się na obu zestawach powierzchni.
	Usuń zaznaczenie pola wyboru, aby ustalić, że ścieg spoiny kończy się wraz z końcem zestawu mniejszej powierzchni.
	Zaznacz pole wyboru, aby ustalić, że ścieg spoiny rozciąga się do końca obu zestawów powierzchni. Jeśli zestaw 1 i 2 mają różną długość, ścieg rozciąga się tak, żeby pasować do obu.
	Polecenie Łącz powierzchnie pozwala wybrać wiele stycznych powierzchni.
	Ignoruj wewnętrzne pętle decyduje, czy wybrany zestaw powierzchni ma mieć spoinę czołową wklęsłą czy też pełną.
	Usuń zaznaczenie pola wyboru, aby ustalić, że ścieg spoiny rozciąga się wzdłuż pętli, ale nie powierzchni.
	Zaznacz pole wyboru, aby ustalić, że ścieg spoiny obejmuje wewnętrzną pętlę tak by pokryć całą powierzchnię.
Kierunek wypełnienia	Ustala kierunek, w którym powierzchnie zestawów są rzutowane jedna na drugą, w czasie wykonywania ściegu spoiny czołowej. Aby zdefiniować kierunek wypełniania, możesz wybrać: Płaszczyzny powierzchni i powierzchnie robocze (określa kierunek wektora do wybranej powierzchni lub płaszczyzny) Powierzchnie cylindryczne, stożkowe lub toroidalne (określa kierunek osi powierzchni) Osie konstrukcyjne Krawędzie części Dwa punkty (oś konstrukcyjna, wierzchołek modelu)
	Rzutuje ścieg spoiny pod kątem pierwszego wybranego zestawu powierzchni.
	Rzutuje ścieg spoiny prostopadle do drugiego wybranego zestawu powierzchni.
	Wypełnienie promieniowe Ta opcja rzutuje ścieg spoiny wokół krzywej. Po zaznaczeniu opcji Wypełnienie promieniowe, opcja Wypełnienie kierunkowe jest niedostępna.
Wybierz polecenie Utwórz symbol spoiny, aby rozwinąć okno dialogowe i ustawić parametry symbolu spoiny. Kliknij to łącze, aby przejść do sekcji Symbol modelu spoiny - odniesienie .
