Następnie należy zdefiniować warunki graniczne poprzez dodanie wiązań i obciążeń. Rozpoczniemy od dodania wiązań.
- W panelu Wiązania kliknij opcję Stałe
. Wyświetlone zostanie okno dialogowe z aktywnym narzędziem wyboru lokalizacji. - Wybierz dwa otwory, przez które przeszła śruba. Są to otwory pozostałe po wykluczeniu śruby z symulacji.
- Kliknij przycisk OK. Dwie powierzchnie są związane osiowo, tak jakby śruba tam była.
Teraz należy przypisać obciążenie do tych komponentów.
- W panelu Obciążenia kliknij opcję Siła

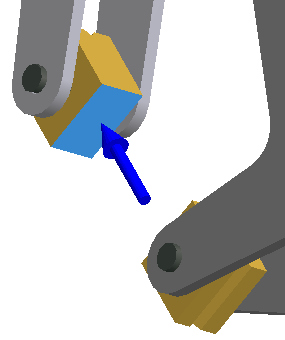

. Wyświetlone zostanie okno dialogowe z aktywnym narzędziem wyboru Położenie. - Wybierz powierzchnię komponentu ch_09-górny_uchwyt, jak pokazano na ilustracji.
- W oknie dialogowym wprowadź 100 dla pozycji Wielkość i kliknij OK.

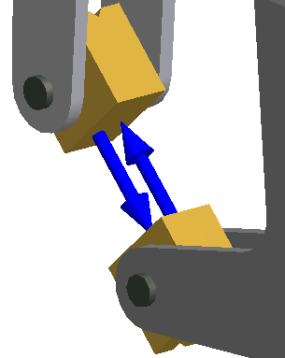

- Powtórz wcześniejsze etapy dla komponentu ch_09-dolny_uchwyt.
- Kliknij przycisk OK, aby zamknąć okno dialogowe.
