W tej części omówione zostanie wstawianie dwupłytowej formy bazowej.
- Na wstążce kliknij
kartę Zespół formy
panel Zespół formy
Korpus formy

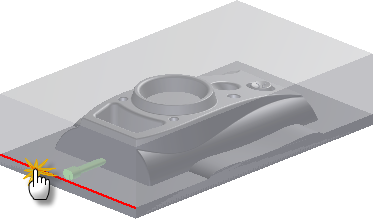

. - W oknie dialogowym Baza formy upewnij się, że opcja Wstawianie jest aktywna. Wybierz krawędź oddzielającą matrycę i stempel, aby zlokalizować Punkt odniesienia położenia, jak przedstawiono na ilustracji poniżej.
- W oknie dialogowym Baza formy określ Dostawcę i Typ jako FUTABA-SA-S.
- Ustaw Rozmiar na 400 x 450 mm.
- Kliknij OK, aby wygenerować bazę formy, jak przedstawiono na ilustracji poniżej.
- Opcjonalnie, jeśli włączono Przypomnienie dotyczące nazw plików, kliknij OK w oknie dialogowym Nazewnictwo plików, aby zatwierdzić ustawienia domyślne i wygenerować bazę formy.
