Geometria w obrębie widoku rysunkowego może być rzutowana na szkic skojarzony z widokiem. Rzutowana geometria zachowuje swoje skojarzenie z geometrią źródłową w widoku.

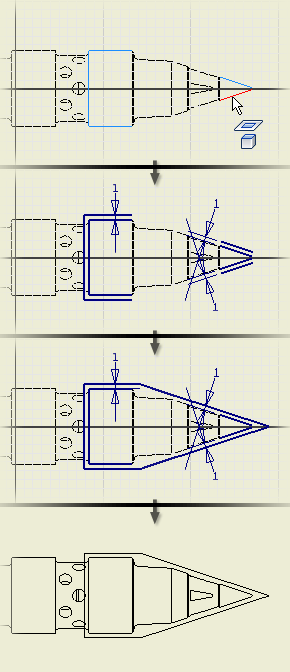

Na poniższym rysunku pokazano, w jaki sposób można rzutować geometrię modelu do szkicu. W tym konkretnym przykładzie rzutowana geometria jest pomocna przy określaniu linii szkicu.
Rzutowaną geometrię można wykorzystać w taki sam sposób jak inne rodzaje geometrii w szkicu rysunkowym.
Na przykład:
- Rzutuj geometrię z widoku, dodaj geometrię aby utworzyć zamkniętą granicę, a następnie dodaj wypełnienie kreskowaniem lub kolorem.
- Rzutuj geometrię, a następnie wykorzystaj ją do zdefiniowania szyku prostokątnego lub kołowego.
- Rzutuj geometrię, aby zdefiniować granicę dla wyrwania.
Rzutowana geometria - porady:
- Wyłącznie geometria w obrębie widoku skojarzonego ze szkicem może być rzutowana.
- Linie niewidoczne nie mogą być rzutowane na szkic.
- Linie rzutowane przyjmują kolor, szerokość oraz inne atrybuty aktywnego stylu linii.
- W przypadku skalowania widoku rysunku, geometria szkicu jest skalowana względem widoku.
- W przypadku wprowadzenia zmian w modelu, rzutowana geometria w obrębie rysunku jest uaktualniana każdorazowo, gdy uaktualniany jest rysunek. Jeżeli geometria zostanie usunięta z modelu, rzutowana geometria w obrębie rysunku również zostanie usunięta.
- Jeżeli zostaną wprowadzone zmiany w topologii, takie jak dodanie zaokrągleń lub fazowania, powiązana geometria zostanie usunięta z rzutowanej geometrii w obrębie szkicu rysunkowego.
- Reprezentacje gwintu nie mogą być rzutowane na szkic rysunkowy.
