Tworzenie modeli opartych na regułach.
- Kategoria
-
Nowi użytkownicy
- Wymagany czas
-
40 minut
- Używany plik ćwiczeniowy
-
bracket_no_rules.ipt
iLogic poszerza możliwości obliczeniowe w programie Autodesk Inventor o reguły. Reguły te współpracują z mechanizmem aktualizacji parametrów programu Autodesk Inventor i umożliwiają uwzględnianie w modelach o wiele bardziej zaawansowanych założeń projektowych.
W tradycyjnym modelowaniu parametrycznym geometrią sterują parametry wymiarów. Wartości parametrów mogą być wprowadzane bezpośrednio przez użytkownika lub mogą być wynikiem ustalonych równań odnoszących się do innych parametrów lub nawet wartości w arkuszach kalkulacyjnych. Wykorzystanie reguł w modelu parametrycznym pozwala stosować równania warunkowe. Równania warunkowe mogą dotyczyć wszystkich aspektów projektu. Równania lub powiązania można definiować pomiędzy parametrami, właściwościami, atrybutami, elementami lub dowolnym innym aspektem projektu. Określenie związków pomiędzy wszystkimi obiektami w projekcie umożliwia kompletną, prawidłową i automatyczną aktualizację modelu w chwili zmiany wartości parametrów wejściowych.
Cele
- Zapoznanie z istotnymi pojęciami iLogic.

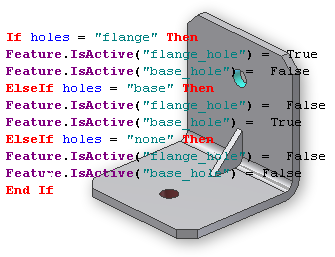

- Tworzenie reguł i parametrów sterujących modelowaniem prostej części.
Wymagania wstępne
- Znajomość programu Autodesk Inventor oraz podstawowych pojęć i funkcji dotyczących modelowania części w tym programie.
- Więcej informacji znajduje się w dziale Pomoc, w części „Pierwsze kroki”.
Porady dotyczące nawigacji
- Użyj opcji Dalej lub Wstecz na dole po lewej stronie, aby przejść do następnej strony lub wrócić do poprzedniej.
