Po przełączeniu się na kartę Obliczenia zwróć uwagę na zmianę podglądu 2D i 3D. Wyświetlone są nie tylko graficzne reprezentacje obciążeń i podpór, ale również zielone i niebieskie znaczniki przekroju.
Dla każdego przekroju program pokazuje trzy znaczniki przekroju: po jednym na każdym końcu przekroju oraz jeden w środku każdego przekroju. Niebieski znacznik przekroju oznacza, które obciążenie lub podpora są umieszczone na tym znaczniku przekroju.
Uwaga: Podpory są reprezentowane przez trójkąty. Obciążenia reprezentowane są przez strzałki.
- Wybierz opcję Podpory z menu rozwijanego w obszarze Obciążenia i podpory.

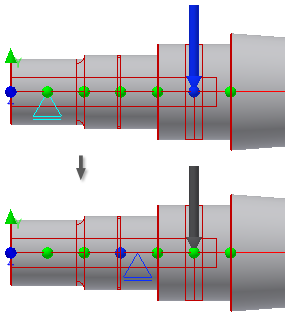

- Naciśnij i przytrzymaj klawisz Alt. W oknie programu Autodesk Inventor przeciągnij podporę do drugiego przekroju wału od lewej strony zgodnie z widocznym rysunkiem.
Najbliższy znacznik przekroju w kolorze niebieskim oznacza, że podpora została skierowana w jego kierunku.
Uwaga: Jeśli znacznik przekroju znajduje się pomiędzy dwoma przekrojami, może być w połowie niebieski, a w połowie zielony. - Dwukrotnie kliknij podporę, by wyświetlić okno dialogowe Wolna Podpora, a następnie zmień wartość w polu Odległość od środka przekroju na 1.5 mm, czyli odległość od aktywnego w danej chwili znacznika pozycji do podpory.
- Kliknij przycisk OK.

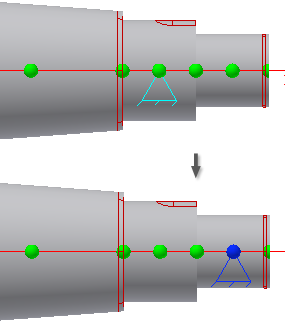

- W oknie programu Autodesk Inventor naciśnij i przytrzymaj klawisz Alt, a następnie przeciągnij wskaźnik drugiej podpory na przekrój wału położony na jego prawym końcu, tak jak pokazano na rysunku.
