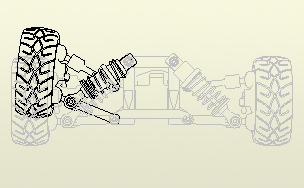

Reprezentacje pozycyjne tworzą kinetyczne "zdjęcie" zespołu, ukazujące komponenty w różnych konfiguracjach. W zespole zapisać można wiele reprezentacji pozycyjnych. Podczas tworzenia bazowego widoku rysunkowego podać można nazwę reprezentacji pozycyjnej. Utworzony zostanie widok skojarzony z reprezentacją, co umożliwi aktualizowanie go zgodnie ze zmianami reprezentacji.
- Tworzenie lub otwieranie rysunku.
- Na wstążce kliknij
kartę Wstaw widoki
panel Utwórz
Baza
. - W oknie dialogowym Widok rysunkowy przejdź do pliku zespołu.
- Na karcie Komponent wybierz opcję Reprezentacja pozycyjna z listy Pozycja.
- Ustaw pozostałe opcje w oknie dialogowym Widok rysunkowy i kliknij przycisk OK.
- Kliknij w oknie graficznym i określ położenie widoku.
