Wyglądów używa się, aby łatwiej zrozumieć funkcjonowanie grup połączeń. Polecenie Koloruj grupy ruchome umożliwia zastosowanie wyglądów do różnych ruchomych grup połączeń. Ponadto można nadpisać kolory zespołu i części, aby zapewnić dodatkowy poziom sterowania wizualizacją grup złączy.
Aby użyć wyglądów dla grup ruchomych, wykonaj następujące czynności:
- W przeglądarce symulacji dynamicznej prawym przyciskiem kliknij węzeł Grupy ruchome, a następnie kliknij polecenie Koloruj grupy ruchome. Gdy to ustawienie jest aktywne, kolory komponentów są aktualizowane w grupach ruchomych przy każdej zmianie definicji.
- Aby wprowadzić jeszcze większe rozróżnienie za pomocą wyglądu, wybierz co najmniej jeden komponent i użyj listy rozwijanej Wygląd znajdującej się na pasku szybkiego dostępu programu Inventor. W przypadku zmian wyglądów obsługiwana jest funkcja wyboru wielokrotnego. Uwaga: Reprezentacja widoku o nazwie Symulacja dynamiczna jest tworzona automatycznie dla zespołu najwyższego poziomu. Reprezentacja widoku jest aktualizowana po zmianie wyglądu lub definicji. Reprezentacje widoku dla podzespołów nie ulegają zmianie.

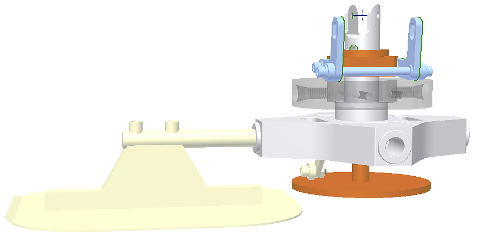

Do każdej grupy ruchomej przypisywany jest unikalny wygląd. Tabeli przypisania wyglądu nie można zmodyfikować inaczej niż za pomocą nadpisania wyglądu komponentu.
Dla grup nieruchomych ustawiony jest wygląd szkło. Jeśli wygląd szkło został usunięty z biblioteki wyglądów, do grupy nieruchomej nie jest przypisywany żaden wygląd.
Jeśli z powodu usunięcia wyglądów lub wykonania operacji spakuj i przenieś brakuje wyglądów, aby każdej grupie można było przypisać unikalny, wyświetlany jest komunikat o błędzie z informacją, że liczba wyglądów jest niewystarczająca, aby możliwe było nadanie każdej bryle unikalnego wyglądu.
