Tworzenie widoku szczegółowego

Można tworzyć i umieszczać szczegóły rysunkowe pokazujące określony fragment widoku, przypisując dowolną skalę do widoku. Podczas tworzenia szczegółu prezentacji z torami montażowymi, tory montażowe są widoczne, ale mogą być w razie potrzeby wyłączone.

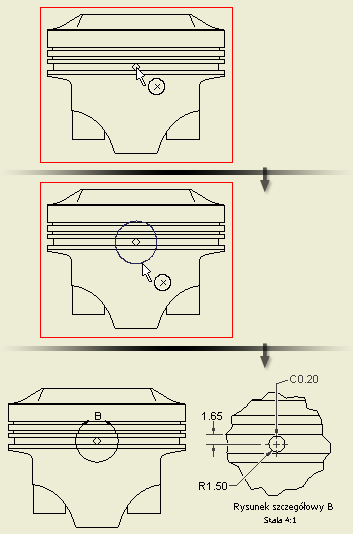

Na wstążce kliknij kartę Wstaw widoki panel Utwórz Szczegół . Wybierz istniejący widok jako widok macierzysty. W oknie dialogowym Szczegół ustaw identyfikator widoku, skalę oraz widoczność etykiety widoku. Jeśli zachodzi taka potrzeba, kliknij przycisk Edytuj etykietę widoku i edytuj etykietę szczegółu w oknie dialogowym Formatowanie tekstu. Ustaw styl wyświetlania i kształt i kształt krawędzi dla szczegółu. Ustaw Kształt wycięcia. Jeśli wybierzesz Gładki kształt wycięcia możesz wybrać wyświetlanie pełnej obwiedni szczegółu oraz dodać linię połączenia szczegółu z obwiednią w widoku macierzystym. W oknie graficznym kliknij, aby wskazać środek określonego szczegółu, a następnie przesuń kursor i kliknij, aby wskazać obwiednię szczegółu. Przesuń podgląd w żądane miejsce i kliknij, aby umieścić widok. Szczegół jest proporcjonalny do kształtu krawędzi. Pokaż, jak utworzyć szczegół Porady: Aby zmienić położenie identyfikatora widoku na widoku macierzystym, zatrzymaj kursor nad tym identyfikatorem. Gdy na ikonie kursora pojawi się litera A, kliknij i przeciągnij identyfikator widoku po obwodzie kształtu. Aby edytować identyfikator widoku w widoku macierzystym, kliknij prawym przyciskiem myszy ten identyfikator i wybierz polecenie Tekst. Aby zmienić groty strzałek na krawędzi widoku szczegółu, kliknij prawym klawiszem myszy tę krawędź na widoku macierzystym. Następnie kliknij polecenie Edytuj 1 grot strzałki lub Edytuj 2 grot strzałki. Wybierz nowy grot strzałki w oknie dialogowym Zmień grot strzałki i kliknij przycisk Zastosuj. Aby dodać linię odniesienia do identyfikatora szczegółu w widoku macierzystym, kliknij prawym przyciskiem odnośnik szczegółu i wybierz menu OpcjeLinia odniesienia. Następnie przesuń identyfikator szczegółu w żądane miejsce. Linia odniesienia jest tworzona automatycznie i odpowiada ustawieniom w stylu opisu widoku. Aby zmienić obwiednię szczegółu, kliknij prawym przyciskiem odnośnik szczegółu, a następnie kliknij menu Opcje i: Wybierz opcję Gładka linia przerwania, aby zamienić poszarpane linie wycięcia w widoku szczegółowym na gładkie linie wycięcia. Następnie możesz wybrać następujące opcje. Wybierz opcję Pełna obwiednia, aby wyświetlić obwiednię wokół szczegółu. Wybierz opcję Linia połączenia, aby utworzyć linię połączenia pomiędzy szczegółem a obwiednią w widoku macierzystym.

Edycja linii połączenia:

Kliknij prawym przyciskiem myszy opis szczegółu (obwiednia szczegółu lub linia połączenia). Aby dodać wierzchołek do linii połączenia, wybierz polecenie Dodaj wierzchołek. Kliknij punkt na linii połączenia, aby dodać wierzchołek. Przesuń nowy wierzchołek do nowego położenia. Aby usunąć wierzchołek, kliknij prawym przyciskiem myszy wierzchołek i wybierz polecenie Usuń wierzchołek.
