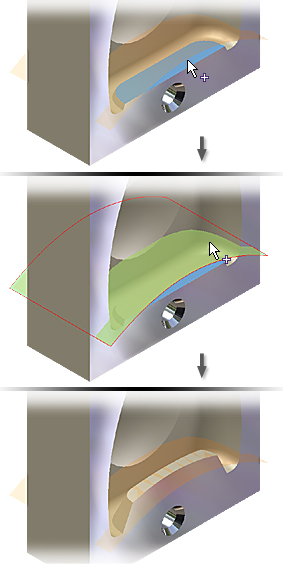

Zmiany w projekcie mogą wymagać zastąpienia powierzchni w części powierzchnią rzeźbioną lub płaszczyznami konstrukcyjnymi. Użyj polecenia Zastąp płaszczyznę, aby wybrać powierzchnię do zastąpienia nową. Tworzona jest opcja Zamień element czołowy, która może być edytowana za pomocą poleceń dla szkiców i elementów.
Wskazówki dotyczące zastępowania powierzchni części
- Część musi całkowicie przecinać nową powierzchnię. Jeśli nowa powierzchnia jest większa niż część, zostanie przycięta, aby pasowała, ale powierzchnia części nie zostanie rozciągnięta, ani zmniejszona do wymiarów powierzchni.
- Przy importowaniu lub łączeniu powierzchni, użyj polecenia Zszyj, aby zszyć powierzchnie w całość.
- Powierzchnie prostopadłe do nowej powierzchni nie mogą zostać zastąpione, ponieważ nie przetną się z nową powierzchnią.
- Zastąpiona powierzchnia może być kopiowana, wklejana, użyta w szykach lub w samym elemencie iFeature. Może być włączona w te operacje także wtedy, kiedy jej element macierzysty jest również wybrany.
Czy jako powierzchni zastąpienia można użyć geometrii utworzonej za pomocą polecenia Kopiuj obiekt?
Tak. Podczas edycji części w zespole można użyć polecenia Kopiuj obiekt, aby skopiować geometrię związaną z inną aktywną częścią.
Można płaszczyzną konstrukcyjną zastąpić powierzchnię?
Można utworzyć i wybrać jedną lub więcej płaszczyzn konstrukcyjnych, aby wygenerować płaską powierzchnię wymiany. Płaszczyzny konstrukcyjne zachowują się dokładnie tak samo jak wybrane powierzchnie, mają tylko inny zakres. Niezależnie od okna graficznego płaszczyzny konstrukcyjne są nieskończone.
Podczas edycji elementu wymienionej powierzchni, zmiana jednej płaszczyzny konstrukcyjnej na alternatywną pojedynczą płaszczyznę konstrukcyjną, zachowuje zależność elementów. Elementy zależne nie są zachowane podczas zmiany pojedynczego wyboru na wybór wielokrotny lub alternatywny wybór wielokrotny.
