Tworzy kołnierz poprzez dodanie płaszczyzny konstrukcji blachowej i zagięcia do krawędzi lub pętli krawędzi na istniejącej płaszczyźnie. Kołnierz jest utworzony za pomocą określonych opcji podstawowych parametrów kształtu i korzysta z domyślnego ustawienia opcji rozwinięcia, zagięcia i narożnika, chyba że zachodzi potrzeba zmiany tych opcji dla nowego kołnierza. |
|
Dostęp: |
Wstążka:
karta Konstrukcja blachowa
panel Utwórz
Kołnierz
|
Kształt
Karta Kształt określa:
- Krawędzie, na których zastosowany jest kołnierz.
- Kąt kołnierza.
- Promień zagięcia.
- Wysokość kołnierza.
- Punkt odniesienia, od którego będzie mierzona wysokość.
- Położenie zagięcia względem krawędzi.
Każda z powyższych właściwości jest wyjaśniona w poniższych sekcjach.
|
Krawędzie |
|
|
Umożliwia wybór co najmniej jednej krawędzi, dla której będzie zastosowany kołnierz lub opcjonalnie wszystkich krawędzi zdefiniowanych przez pętlę krawędzi wokół wybranej płaszczyzny. |
|
 |
Krawędź Wybierz co najmniej jedną pojedynczą krawędź, na której zostanie umieszczony kołnierz. |
 |
Pętla - Wybierz pętlę krawędzi, a następnie umieść kołnierz na wszystkich krawędziach wybranej pętli. |
|
Kąt kołnierza |
|
Pole do wprowadzenia danych umożliwiające zdefiniowanie kąta kołnierza względem płaszczyzny zawierającej wybraną krawędź lub wybrane krawędzie. W polu można wpisać dane numeryczne, wzory, parametry, lub zmierzone wartości. |
|
Promień zagięcia |
| Pole do wprowadzania danych umożliwiające zdefiniowanie promienia zagięcia pomiędzy kołnierzem a płaszczyzną zawierającą wybrane krawędzie. Wartość domyślną stanowi parametr systemu o nazwie PromieńGięcia zdefiniowany w oknie dialogowym Style konstrukcji blachowej. W polu można wpisać dane numeryczne, wzory, parametry, lub zmierzone wartości. |
|
Zakresy wysokości |
|
|
Górne pole umożliwia określenie, czy wysokość kołnierza będzie definiowana przez określoną Odległość lub przez wybranie geometrii Do. |
|
|
Użyj dolnego pola, aby określić wysokość kołnierza. Wprowadź wartość i zaakceptuj wartości liczbowe, formuły, parametry lub mierzone wartości. Można również wybrać geometrię, a następnie wprowadzić wartość odsunięcia, aby umożliwić określenie kołnierza za pomocą położenia innej geometrii wybranej części. |
|
|
Wskazówka: Kliknij pole Odległość zakresów wysokości, aby umożliwić dynamiczne przeciągnięcie wysokości kołnierza w oknie graficznym.
|
|
 |
Odwróć kierunek Umożliwia odwrócenie kierunku kołnierza w przypadku, gdy określona wysokość zdefiniowana jest jako Odległość. Uwaga: Ta funkcja została rozszerzona, aby wybranie opcji Odwróć kierunek powodowało użycie krawędzi przeciwległych do wybranej krawędzi przy utrzymaniu wszystkich pozostałych parametrów wejściowych kołnierza.
|
Poniższy rysunek przedstawia rezultat wybrania opcji Odwróć kierunek.
|
Opcje punktu odniesienia wysokości |
|
|
Trzy opcje umożliwiają wybór płaszczyzn spełniających rolę punktu odniesienia dla pomiaru wysokości podczas definiowania wysokości kołnierza. |
|
 |

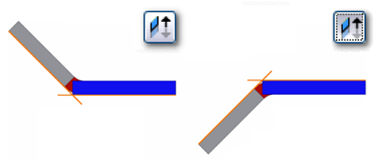

Gięcie od połączenia dwóch powierzchni zewnętrznych - Mierzy wysokość kołnierza od połączenia dwóch powierzchni zewnętrznych. Na poniższej ilustracji pomarańczowa linia wskazuje powierzchnie zewnętrzne. |
 |
|
 |
Gięcie od połączenia dwóch powierzchni wewnętrznych - Mierzy wysokość kołnierza od połączenia dwóch powierzchni wewnętrznych. Na poniższej ilustracji pomarańczowa linia wskazuje powierzchnie wewnętrzne. |
 |
|
 |
Równolegle do powierzchni szczegółu zakończenia kołnierza - Mierzy wysokość kołnierza równolegle do powierzchni kołnierza i stycznie do zagięcia. Na poniższej ilustracji pomarańczowa linia wskazuje linię styczności do zagięcia, która jest prostopadła do powierzchni kołnierza. |
 |
|
 |
Dopasowany VS prostopadły - Ta opcja umożliwia określenie, czy pomiar wysokości jest dopasowany do powierzchni kołnierza, czy prostopadły do powierzchni bazowej. Na poniższej ilustracji pomiar po lewej stronie jest dopasowany, natomiast po prawej stronie jest prostopadły. |
 |
|
|
Opcje miejsca zagięcia |
|
|
Cztery opcje umożliwiają wybranie miejsca położenia zagięcia względem zakresu powierzchni zawierającej wybrane krawędzie. |
|
 |
Wewnątrz zakresu powierzchni bazowej - Umożliwia umieszczenie powierzchni zewnętrznej kołnierza w taki sposób, że pozostaje ona wewnątrz zakresu powierzchni określonego przez wybraną krawędź. Na poniższej ilustracji pomarańczowa linia wskazuje położenie zagięcia względem płaszczyzny zewnętrznej i wybranej krawędzi. |
 |
|
 |
Zagięcie z płaszczyzny przyległej - Umożliwia umieszczenie zagięcia, które rozpoczyna się przy krawędzi wybranej płaszczyzny. Na poniższej ilustracji pomarańczowa linia wskazuje początek zagięcia kołnierza. |
 |
|
 |
Na zewnątrz zakresu powierzchni bazowej - Umożliwia umieszczenie powierzchni wewnętrznej kołnierza w taki sposób, że pozostaje ona na zewnątrz powierzchni określonej przez wybraną krawędź. Na poniższej ilustracji pomarańczowa linia wskazuje położenie zagięcia względem płaszczyzny wewnętrznej i wybranej krawędzi. |
 |
|
 |
Zagnij stycznie do powierzchni bocznej - Umożliwia umieszczenie zagięcia stycznie do wybranej krawędzi. Na poniższej ilustracji pomarańczowa linia wskazuje warunek styczności zagięcia względem wybranej krawędzi. |
 |
|
karta Opcje odginania
Więcej informacji o karcie Opcje rozwijania znajduje się w sekcji Opcje rozwijania konstrukcji blachowych - odniesienie.
karta Zagięcie
Więcej informacji o karcie Zagięcie znajduje się w sekcji Opcje zagięcia konstrukcji blachowych - odniesienie.
Karta Narożnik
Więcej informacji o karcie Opcje narożnika znajduje się w sekcji Opcje narożnika konstrukcji blachowych - odniesienie.
|
OK |
Kliknij przycisk OK, aby utworzyć (lub zmienić) kołnierz za pomocą określonych parametrów i opcji, a następnie zamknij okno dialogowe. |
|
Anuluj |
Kliknij przycisk Anuluj, aby pominąć zmiany parametrów i opcji, a następnie zamknąć okno dialogowe. |
|
Zastosuj |
Kliknij polecenie Zastosuj, aby utworzyć kołnierz za pomocą określonych parametrów i opcji, i kontynuować wyświetlanie okna dialogowego, co pozwala na tworzenie dodatkowych kołnierzy. |
(Więcej)
Kliknij przycisk Więcej, aby uzyskać dostęp do opcji Zakres. Określa zakresy kołnierza: pełną krawędź, szerokość, odsunięcie lub istniejącą geometrię od/do.
 |
Krawędź Umożliwia utworzenie kołnierza na pełnej długości wybranej krawędzi powierzchni. |
 |
Szerokość Umożliwia utworzenie kołnierza o określonej szerokości, z określonym odsunięciem od wybranego pojedynczego wierzchołka, punktu konstrukcyjnego, płaszczyzny konstrukcyjnej lub powierzchni płaskiej na krawędzi istniejącej płaszczyzny. Opcjonalnie można określić, że kołnierz o określonej szerokości umieszczony jest w punkcie symetrii wybranej krawędzi. |
 |
Odsunięcie Umożliwia utworzenie kołnierza odsuniętego od dwóch wybranych wierzchołków, punktów konstrukcyjnych, płaszczyzn konstrukcyjnych lub powierzchni płaskich na krawędzi istniejącej powierzchni. |
 |
Od do Umożliwia utworzenie kołnierza, którego szerokość jest zdefiniowana poprzez wybranie istniejącej geometrii części (wierzchołków, punktów konstrukcyjnych, płaszczyzn konstrukcyjnych lub powierzchni płaskich przecinających definiującą krawędź) definiującej zakresy od do kołnierza. |
Stara metoda - Opcja ta jest niezaznaczona w ustawieniach domyślnych dla części utworzonych za pomocą wersji R2009 lub nowszej. Po zaznaczeniu tej opcji nowa funkcjonalność, która zapewnia większą kontrolę nad położeniem i pomiarami zagięcia, jest wyłączona. Ta opcja jest zaznaczona domyślnie podczas edytowania elementów kołnierza na częściach konstrukcji blachowej utworzonych we wcześniejszych wersjach programu niż R2009. Element można edytować, używając opcji sterowania aktywnego podczas tworzenia elementu. W razie potrzeby anuluj ten wybór, aby uzyskać pełną kontrolę zapewnioną przez aktualną wersję.
