Operacje kadrowania umożliwiają przycinanie widoków rysunkowych ze zdefiniowaną obwiednią. Operacja kadrowania jest wykonywana na istniejących widokach, z wyjątkiem poniższych typów widoku:
- Widoki zawierające przerwanie (przerwane widoki)
- Widoki z nakładkami
- Widoki wyłączone
- Widoki już skadrowane
W przypadku widoków skadrowanych można wykonać następujące operacje:
- Wyrwanie
- Rzut szczegółu
- Operacja tworzenia płatów
Operacje kadrowania można wykonać na widoku o kształcie kołowym lub prostokątnym lub na uprzednio zdefiniowanymi szkicu widoku.

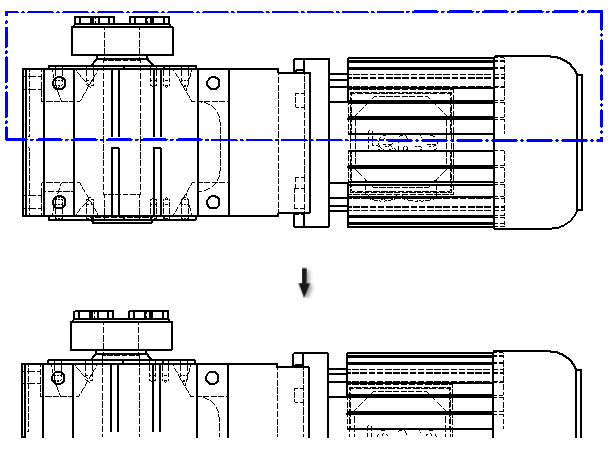

Na poniższym rysunku przedstawiono wynik operacji kadrowania.
Widoki do kadrowania
Widoki skadrowane są tworzone przez zmianę ustalonych widoków rysunkowych.
- Widok części
- Widok zespołu
- Rzut
- Widok izometryczny
- Przekrój
- Operacja tworzenia płatów
Operacje kadrowania i ich wpływ na opisy
Operacje kadrowania obsługują wszystkie typy opisów rysunków. Opisy mogą być zamocowane do punktów końcowych kadrowanej geometrii z uwzględnieniem krawędzi powstałych z krawędzi kadrowania, jeśli są wyświetlane.
Wymiary
Kadrowanie ma wpływ na istniejące wymiary arkusza. Gdy kotwice zostaną utracone, opisy stają się uszkodzone.
Linie środkowe i znaczniki środka
Kadrowanie ma wpływ na linie środkowe i znaczniki środka wszystkich typów. Gdy kotwice opisów zostaną utracone, opisy stają się uszkodzone.
