Zespół przewodów rurowych zawiera domyślnie przynajmniej jeden pojedynczy przebieg w podzespole tras przewodów rurowych. Liczba takich przebiegów zależy od złożoności projektu oraz wymagań projektowych dla rysunków wykonawczych i list części.
Sztywne trasy przewodów rurowych są bezpośrednio osadzone w przebiegu, ale każda trasa przewodu giętkiego jest osadzona w podzespole przewodu giętkiego, a następnie w przebiegu. Każdy przebieg może zawierać jedną lub kilka tras sztywnych i zespołów przewodu giętkiego.

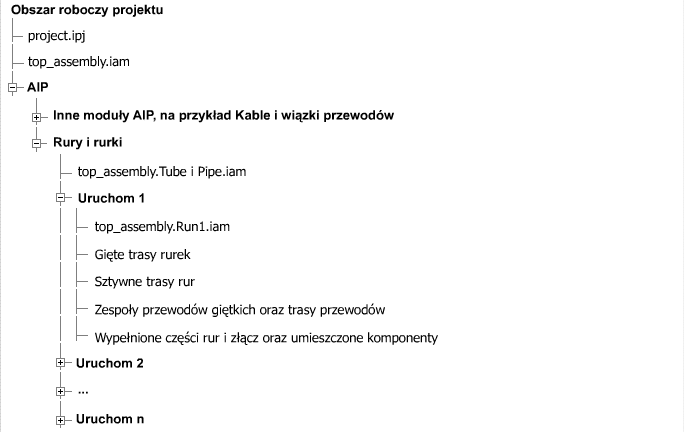

Następujący obraz ilustruje uproszczoną strukturę pliku na dysku lokalnym. Pogrubione rozgałęzienia oznaczają folder na dysku lokalnym zawierający pojedyncze pliki. Normalne rozgałęzienia oznaczają pliki.

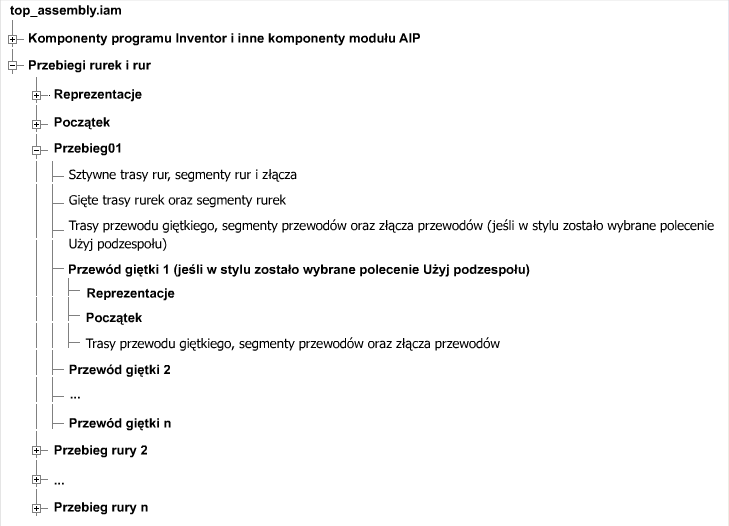

Porównanie struktury plików lokalnych w przeglądarce Modelu. Następujący obraz ilustruje uproszczoną, domyślną strukturę przeglądarki Modelu. Pogrubione rozgałęzienia oznaczają folder kontenera w przeglądarce Modelu. Normalne rozgałęzienia oznaczają części trasy w przeglądarce Modelu. Na obrazie nie jest pokazana konfiguracja zespołu, ale struktura przeglądarki Modelu również stosuje się do pojedynczego składnika zespołu.
