Aby przeprowadzić symulację warunków, które dany projekt może spotkać, należy dodać obciążenia siły do obszarów, na które dana siła może oddziaływać. Dostępne są różne typy obciążeń. Poniższa lista objaśnia dostępne typy obciążeń.
Obciążenie |
Informacje o poszczególnych obciążeniach |
|
---|---|---|
![]() |
Siła |

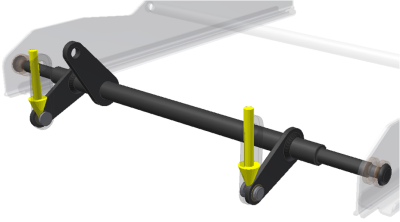

Można zastosować siłę do zbioru powierzchni, krawędzi lub wierzchołków. Jeśli siła jest przykładana do powierzchni, kierunek jest automatycznie ustawiany na normalny powierzchni. Siła jest skierowana do wewnątrz części. Należy zdefiniować kierunek płaskich powierzchni, prostych krawędzi i osi. |
![]() |
Nacisk |
Nacisk jest jednorodny i normalny do powierzchni dla każdego położenia na powierzchni. Można stosować nacisk tylko do powierzchni. |
![]() |
Obciążenie łożyska |
Można stosować obciążenie łożyska tylko do powierzchni walcowych. Domyślnie obciążenie jest stosowane wzdłuż osi walca, a kierunek obciążenia jest poprzeczny. |
![]() |
Moment |
Można stosować moment tylko do powierzchni. Zdefiniuj kierunek za pomocą płaskich powierzchni, prostych krawędzi, dwóch wierzchołków i osi. |
![]() |
Obciążenia bryły |
Określa przyspieszenie liniowe modelu, używając powierzchni jako danych wejściowych. Wybrane elementy walcowe wskazują kierunek osi. Można stosować tylko jedno obciążenie bryły w czasie jednej analizy. |
![]() |
Siła ciężkości |
Określa kierunek obciążeń grawitacyjnych na modelu. Wybierz powierzchnię, aby określić kierunek, lub użyj Komponentów wektora, aby dokładnie kontrolować kierunek. Wybrane elementy walcowe wskazują kierunek osi. |
Dodaj obciążenie
Dwukrotnie kliknij węzeł obciążenia w przeglądarce, aby go modyfikować. Ewentualnie można kliknąć prawym przyciskiem myszy węzeł obciążenia, a następnie nacisnąć przycisk Edytuj [typ] wiązanie.
