Ustawia preferencje dla szkicowania.
Dostęp
Opcje karta Szkic
Preferencje szkicu 2D
Priorytet umieszczania wiązań
Ustawia wybrany typ wiązań dla automatycznego wstawiania wiązań. Wybierz jedną z opcji.

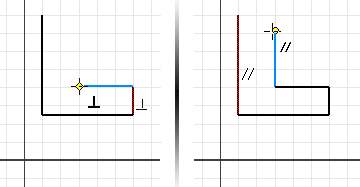

- Równoległe i prostopadłe
-
Wyszukuje wiązania definiujące zależności między geometriami, przed sprawdzeniem współrzędnych siatki szkicu.

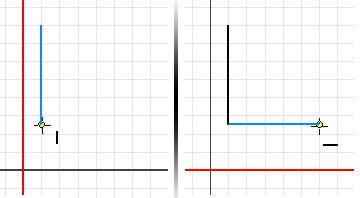

- Poziome i pionowe
-
Wyszukuje wiązania definiujące orientację geometrii szkicu w zależności od współrzędnych szkicu, przed wyszukaniem wiązań pomiędzy geometrią szkicu.
Wymiary nadmiarowe
Ustawia zachowanie podczas wstawiania wymiarów w szkicach nadmiernie powiązanych. Wybierz jedną z opcji.

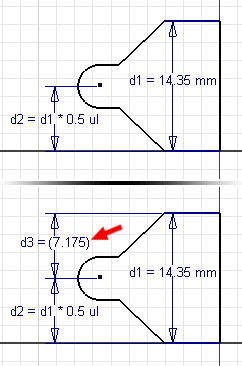

- Zastosuj wymiar sterowany
-
Powoduje zastosowanie wymiaru nieparametrycznego określonego w nawiasach. Wymiar aktualizuje się jednocześnie ze szkicem, ale nie zmienia wielkości szkicu.
- Ostrzegaj o wymiarze nadmiernie powiązanym
-
Wyświetla ostrzeżenie o dodawaniu nadmiarowych wiązań do szkicu.
Metoda dopasowania splajnu
Ustawia przeniesienie krzywej splajnu między punktami. Określa początkowy rodzaj rozłożenia splajnu.
- Standardowy
-
Ustawia metodę dopasowania splajnu, aby utworzyć splajn ciągły (min. G3) pomiędzy punktami. Odpowiednie dla powierzchni klasy A
- AutoCAD
-
Ustawia metodę dopasowania splajnu, aby utworzyć splajn za pomocą metody AutoCAD (min. G2). Nieodpowiednie dla powierzchni klasy A
- Minimalna energia
-
Ustawia metodę dopasowania splajnu, aby utworzyć splajn ciągły (min. G3) o dobrym rozmieszczeniu krzywej. Odpowiednie dla powierzchni klasy A Wykonanie tego polecenia jest najbardziej czasochłonne i powoduje utworzenie największych plików.
Uwaga: Po dopasowaniu naprężenia splajnu metoda dopasowania zostanie zamieniona na metodę Minimum energii niezależnie od metody, za pomocą której splajn został utworzony. - Minimum energii — napięcie domyślne
-
Ustawia suwak na wcześniej określony parametr naprężenia splajnu 2D. Ustawienie suwaka ma zastosowanie po konwersji splajnu 2D utworzonego za pomocą metody Standard lub AutoCAD do splajnu z ustawieniem Minimum energii.
Uwaga: W szkicu 2D i 3D okno dialogowe z suwakiem jest dostępne w menu kontekstowym pod opcją Rozciągnięcie splajnu. Użyj suwaka, aby dostosować naprężenie splajnu niezależnie od ustawień Opcji aplikacji. W przypadku splajnu 2D, w oknie dialogowym Rozciągnięcie splajnu, kliknij Domyślnie, aby zapisać bieżące ustawienie rozciągnięcia w Opcjach aplikacji.
Wyświetlanie
Ustawia elementy układu współrzędnych i siatki do wyświetlania podczas tworzenia szkicu. Aby element był wyświetlany, zaznacz pole wyboru. Usuń zaznaczenie pola wyboru, aby ukryć element.
panel Opcje
Ustawienia dokumentu
kartę Szkic. - Linie siatki
-
Ustawia opcje wyświetlania linii siatki na szkicach
- Pomocnicze linie siatki
-
Ustawia wyświetlanie pomocniczych linii siatki w szkicach.
- Osie
-
Ustawia wyświetlanie osi płaszczyzny szkicu.
- Wskaźnik układu współrzędnych
-
Ustawia wyświetlanie układu współrzędnych dla płaszczyzny szkicu.
- Wyświetl wiązania zgodności podczas tworzenia
-
Ustawia automatyczne wyświetlanie punktu wiązania zgodności po jego utworzeniu.
- Skala symbolu wiązania i stopnia swobody
-
Ustawia rozmiar wiązania i znacznika stopnia swobody w oknie graficznym. Można podać wartość z zakresu 0,2 - 5. Wartość domyślna wynosi 1.
Komunikaty narzędzi
Włącz komunikaty narzędzi (KN)
Komunikaty narzędzi uaktywniają Wprowadzanie dynamiczne po to, aby podczas tworzenia geometrii szkicu wartości numeryczne i kątowe można było wprowadzać bezpośrednio do pól wprowadzania wartości. Kliknij przycisk Ustawienia, aby otworzyć okno dialogowe Ustawienia wyświetlania komunikatów narzędzi i zmienić ustawienia.
Okno dialogowe Ustawienia komunikatów narzędzi
- Włącz wprowadzanie przy kursorze
-
Jeśli opcja jest aktywna, początkowy punkt dla elementu szkicu zostaje wyświetlony jako Kartezjański układ współrzędnych (wartości X i Y) w polach wprowadzania wartości obok kursora. Wyłączenie opcji Wprowadzanie przy kursorze wyłączy wyświetlanie współrzędnych dla punktu początkowego elementu szkicu.
- Opcje wprowadzania przy kursorze
-
Użyj opcji, aby przełączyć początkowy punkt dla elementu szkicu pomiędzy Kartezjańskim i Biegunowym układem współrzędnych.
- Kartezjański układ współrzędnych
-
Jeśli opcja jest wybrana, początkowy punkt szkicu zostanie wyświetlony z wartościami X i Y względem początku szkicu, X = 0, Y = 0. Jest to ustawienie domyślne.
- Biegunowy układ współrzędnych
-
Jeśli opcja jest wybrana, początkowy punkt szkicu zostanie wyświetlony z wartościami długość (L) oraz kąt (A) względem początku szkicu, X = 0, Y = 0.
- Włącz wprowadzanie wymiarów w miarę możliwości
-
Jeśli opcja jest wybrana, wartości zostaną wprowadzone za pomocą połączenia zwykłego kartezjańskiego i biegunowego układu współrzędnych, w zależności od rodzaju rysowanego elementu szkicu. Użyj klawisz TAB, aby przełączyć pomiędzy polami wprowadzania wartości, co spowoduje, że wymiary będą automatycznie umieszczane w geometrii szkicu.
Jeśli opcja jest wyłączona, wartości będą wprowadzane tylko za pomocą Kartezjańskiego układu współrzędnych Delta X i Delta Y. Nie można użyć biegunowego układu współrzędnych. Wymiary nie są umieszczane w geometrii szkicu, nawet podczas przełączania pomiędzy polami wprowadzania wartości za pomocą klawisza TAB.
Opcje wprowadzania wymiarów
- Kartezjański układ współrzędnych
-
Jeśli opcja została wybrana, zostaną wprowadzone zarówno dodatnia, jak i ujemna współrzędne X i Y Kartezjańskiego układu współrzędnych. Wartości są obliczane na podstawie ostatnio wskazanego punktu.
- Biegunowy układ współrzędnych
-
Jeśli opcja jest wybrana, wartości zostaną wprowadzone za pomocą połączenia zwykłego kartezjańskiego i biegunowego układu współrzędnych, w zależności od rodzaju rysowanego elementu szkicu. Wartości są obliczane na podstawie ostatnio wskazanego punktu. Jest to ustawienie domyślne.
Stałe wymiary
- Utwórz wymiary podczas wprowadzania wartości wymiaru
-
Jeśli opcja jest wybrana, stałe wymiary zostaną automatycznie utworzone i umieszczone w elementach szkicu, za pomocą wartości wprowadzonych w polach wprowadzania wartości. Aby przełączać się pomiędzy polami wprowadzania wartości naciśnij klawisz TAB.
Jeśli opcja jest wyłączona, stałe wymiary zostaną umieszczone w geometrii szkicu.
Uwaga: Stałe wymiary można szybko wyłączać i włączać podczas szkicowania, klikając kartę Szkic
panel Wiązanie
Trwały wymiar
na wstążce.
Przyciągnij do siatki
Ustawia zachowanie zatrzasku w zadaniach szkicowania. Zaznacz pole wyboru, aby włączyć zatrzask. Wyczyść pole wyboru, aby wyłączyć zatrzask.
Edycja wymiaru podczas jego tworzenia
Ustawia otwieranie pola edycyjnego wymiaru podczas tworzenia wymiaru. Zaznacz pole wyboru, aby pole edycyjne było wyświetlane. Usuń zaznaczenie pola wyboru, aby umieszczać wymiary bez wyświetlania pola edycyjnego.
Automatyczne rzutowanie krawędzi na płaszczyznę szkicu
Uruchamia zdolność wybierania i rzutowania geometrii do bieżącego szkicu poprzez "ścieranie" istniejących linii. Linie są rzutowane jako geometria odniesienia. Aby użyć opcji automatycznego rzutowania, zaznacz pole wyboru. Odznacz pole, aby wyłączyć Automatyczne rzutowanie.

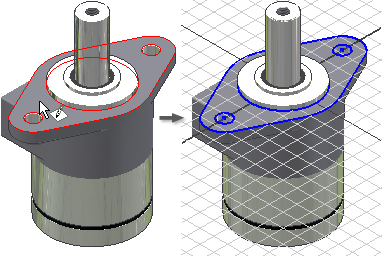

Autorzutowanie krawędzi do tworzenia szkicu i edycji
Podczas tworzenia lub edycji szkicu, automatycznie rzutuje krawędzie wybranej powierzchni na płaszczyznę szkicu jako geometria odniesienia. Zaznacz to pole wyboru, aby automatycznie tworzyć geometrię odniesienia dla nowych i edytowanych szkiców. Usuń zaznaczenie pola wyboru, aby wyłączyć geometrię odniesienia.
Obserwuj płaszczyznę szkicu lub tworzenie szkicu
Określa, czy zmienia się orientacja okna graficznego, tak aby płaszczyzna szkicu była równoległa do widoku w nowych szkicach. Usuń zaznaczenie pola wyboru, aby utworzyć szkic na wybranej płaszczyźnie szkicu niezależnie od orientacji względem widoku.
Autorzutowanie źródła części na szkic
Określa preferencje rzutowania źródła części na nowe szkice. Pole wyboru domyślnie jest zaznaczone. Aby rzutować źródło ręcznie, usuń zaznaczenie pola wyboru. Jest to niedostępne w szkicach zespołu.
Wyrównanie punktu
Kiedy opcja ta jest wybrana, stosuje sugerowane wyrównanie między punktami końcowymi niedawno utworzonej geometrii i wskazuje istniejącą geometrię. Tymczasowe linie punktowe są pokazane, aby wskazać sugerowane wyrównanie.
Jeśli nie jest wybrana, sugerowane wyrównanie w stosunku do określonych punktów może chwilowo zostać odwołane przez przeciągnięcie kursora przez punkty w poleceniu szkicu.
Szkic 3D
Autozaokrąglanie podczas tworzenia linii 3D
Automatycznie wstawia styczne zaokrąglenia narożnika na linie 3D. Standardowo, opcja ta jest wyłączona. Zaznacz to pole wyboru, aby automatycznie wstawić zaokrąglenia narożników. Aby wyłączyć automatyczne tworzenie zaokrągleń narożników, usuń zaznaczenie pola wyboru.
Importuj
Importuj: importuje ustawienia opcji Opcje aplikacji z pliku .xml. Kliknij przycisk Importuj, aby wyświetlić okno dialogowe Otwórz. Przejdź do żądanego pliku i kliknij przycisk Otwórz.
Użyj ustawień związanych z programem AutoCAD: sprawia, że program zachowuje się podobnie do ustawień programu AutoCAD.
Użyj ustawień programu Inventor: instalowane są domyślne ustawienia opcji aplikacji.
Eksportuj
Zapisuje bieżące ustawienia opcji Opcje aplikacji w pliku .xml. Kliknij przycisk Eksportuj, aby wyświetlić okno dialogowe Zapisz kopię jako. Wybierz położenie pliku, podaj nazwę pliku, a następnie kliknij Zapisz.
Uwaga dotycząca domyślnego położenia instalacji dla operacji Importuj i Eksportuj:
Microsoft Windows 7 i Windows 8: Users\[login]\AppData\Local\Autodesk\Inventor [wersja]\Preferences
