Niniejsze ćwiczenie dobiega końca. Kolejnym etapem jest utworzenie otworów montażowych do mocowania bazy. Sprawdź, czy płaszczyzna konstrukcyjna w środku części jest widoczna.
-
Rozpocznij nowy szkic na górnej powierzchni części. -
Użyj polecenia Rzutuj element. Wybierz płaszczyznę konstrukcyjną na środku części, aby odwzorować płaszczyznę konstrukcyjną jako linię bieżącego szkicu. -
Umieść dwa punkty (Punkt, Punkt środkowy) wzdłuż jednej pionowej linii. -
Wstaw wiązanie pionowe między tymi punktami, aby je wyrównać. -

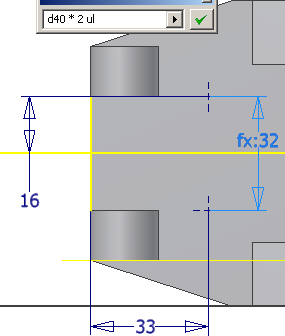

Dodaj wymiar 16 mm od środka bazy do górnego punktu środkowego. - Przy użyciu opcji Wymiar określ całkowitą odległość między obydwoma punktami. Wybierz dwa punkty środkowe. Zamiast dodawania liczby do całkowitej odległości, anuluj zaznaczenie wartości w oknie dialogowym. Następnie wybierz wymiar 16 mm, aby dodać zmienną wymiaru do okna dialogowego. Wprowadź operator mnożenia *, a następnie liczbę 2. Uwaga: Zmienne wymiarów szkicu mogą różnić się od liczb przedstawionych na poniższej ilustracji. Nie ma to wpływu na wykonanie ćwiczenia.
- Dodaj wymiar 33 mm od przedniej krawędzi części do jednego z punktów środkowych.
-
Zakończ szkic. -
Użyj polecenia Otwór. Umieść dwa 11 mm otwory przelotowe w punktach środkowych. - Rozpocznij nowy szkic na górnej powierzchni części.
-
Użyj polecenia Linia. Utwórz linię od punktu symetrii tylnej krawędzi podstawy do środka części. - Dodaj wymiar 16 mm do linii.
- Zakończ szkic.
W dalszej części ćwiczenia utworzymy pogłębienie otworu przelotowego dla śruby z łbem sześciokątnym z przeglądu tabeli.
- Użyj polecenia Otwór. Wybierz punkt końcowy linii, aby określić położenie otworu.

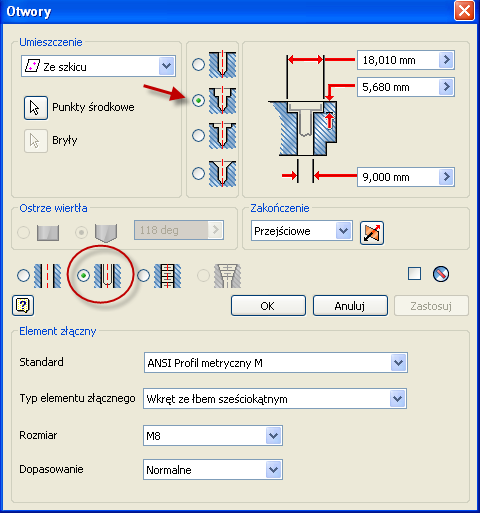

- Wybierz pogłębienie otworu z opcją otworu przelotowego, jak pokazano na poniższym obrazie. System określa odpowiedni rozmiar pogłębienia dla części złącznej wskazanej przez użytkownika.
- Wybierz parametry części złącznej wymienione na poniższym obrazie, a następnie kliknij przycisk OK, aby utworzyć otwór.
- Zapisz plik.
Ćwiczenie zostało ukończone!
