Grapher wyjściowy

Grapher wyjściowy służy do sprawdzania różnych wyników symulacji. Poniżej znajduje się lista niektórych czynności, które można wykonać po uruchomieniu symulacji:

• Wyświetlanie wektorów sił wewnętrznych i zewnętrznych
• Zmiana ramek odniesienia w celu wyświetlania wyników w różnych układach współrzędnych
• Wyświetlanie wyników dla krzywizn
• Zapisywanie wyników symulacji na potrzeby późniejszego przeglądania i porównywania
• Wyświetlanie wyników według czasu i innych kryteriów
• Wyświetlanie tras w celu wizualizacji trajektorii punktów dla komponentu

Wyświetlanie tras

1. Po wykonaniu symulacji, przed opuszczeniem środowiska uruchamiania, kliknij narzędzie Grapher wyjściowy.

   Okno Grapher wyjściowy jest podzielone na kilka różnych części: przeglądarkę, wykres i przedziały czasu. Na pasku narzędzi w górnej części okna wyświetlone są polecenia właściwe dla graphera wyjściowego. Rozmiar okna można dostosować do własnych potrzeb.

2. Kliknij polecenie Dodaj trasę. Wyświetlane jest okno dialogowe, a opcja wyboru Początek umożliwia wprowadzenie danych wejściowych. Wybierz punkt na końcu ostrza piły.

3. W oknie dialogowym zaznacz opcję Wartość trasy wynikowej.
4. Określ dwa dodatkowe punkty trasy wzdłuż ostrza piły. Eksportuj trasę.

Ustawianie trasy jako odniesienia

1. W przeglądarce narzędzia Grapher wyjściowy rozwiń polecenie Trasy.
2. Rozwiń opcję Ścieżka:1, a następnie Pozycje.
3. Kliknij prawym przyciskiem P[X], następnie kliknij opcję Ustaw jako odniesienie.
4. Zapisz Symulację za pomocą narzędzia Grapher wyjściowy, klikając polecenie Zapisz.
5. Wpisz nazwę Reciprocating Saw cam1.iaa. Kliknij przycisk OK.
6. Zamknij narzędzie Grapher wyjściowy.
7. W Odtwarzaczu symulacji kliknij polecenie Tryb konstrukcyjny.

Modyfikowanie komponentu krzywki

1. Pod opcją Grupy ruchome w przeglądarce rozwiń zespół Korba krzywki.
2. Prawym przyciskiem myszy kliknij komponent Krzywkalobe.ipt, a następnie kliknij polecenie Edytuj.
3. Edytuj szkic wydłużenia płatu.
4. Dwukrotnie kliknij wymiar 5.08. Zmień wartość na1.0.

5. Dwukrotnie kliknij wymiar 7.62. Zmień wartość na9.
6. Na wstążce, po prawej stronie kliknij polecenie Zakończ szkic.
7. W tym samym obszarze paska wstążki kliknij polecenie Wróć.
8. W Odtwarzaczu symulacji kliknij polecenie Uruchom.
9. Uruchom narzędzie Grapher wyjściowy.
10. Na pasku narzędzi Grapher wyjściowy kliknij polecenie Importuj symulację.
11. Wybierz plik Reciprocating Saw cam1.iaa. Dane symulacji zostaną dodane do przeglądarki narzędzia Grapher wyjściowy.
12. Rozwiń węzeł Reciprocating Saw cam1.iaa, a następnie węzeł Trasy.
13. Rozwiń węzeł Trasa:1, a następnie Pozycje.

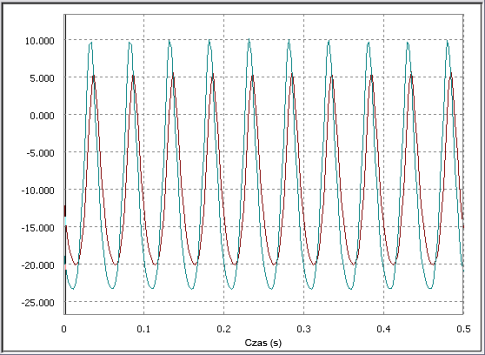

14. Kliknij P[Z], aby wyświetlić trasę w innych symulacjach dla polecenia Trasa. W ten sposób można porównywać wyniki symulacji.


Eksport do MES

1. W sekcji Przedziały czasowe narzędzia Grapher wyjściowy zaznacz kilka przedziałów czasowych, które mają być analizowane w środowisku narzędzia Analiza naprężeń.

2. Kliknij polecenie Eksportuj do MES na panelu narzędzia Grapher wyjściowy. Wyświetlone zostaje okno dialogowe polecenia Eksportuj do MES, a narzędzie wyboru części jest aktywne.
3. W oknie graficznym kliknij opcję Popychacz:1.
4. Kliknij przycisk OK.

Wybieranie powierzchni

1. W oknie dialogowym Wybór obciążonych powierzchni MES, w sekcji Wybrane części, kliknij opcję Popychacz:1.
2. W sekcji Połączenia do ukończenia kliknij opcję Pryzmatyczny:3 (Prowadnica:1, Popychacz:1).
3. W oknie graficznym w części Popychacz wybierz powierzchnię, która wsuwa się w otwór w komponencie Prowadnica.

4. W oknie dialogowym kliknij opcję Obrót:5 (Rolka popychacza:1, Popychacz:1).
5. W oknie graficznym w części Popychacz wybierz powierzchnię walcową, na której ma zostać zamontowana Rolka popychacza.

6. W oknie dialogowym kliknij polecenie Sprężyna/Amortyzator/Dźwignia:7 (Prowadnica:1, Popychacz:1).
7. W oknie graficznym w komponencie Popychacz wybierz powierzchnię, na której połączenie sprężynowe łączy się z popychaczem.
8. W oknie dialogowym kliknij przycisk OK.

Wybór przedziałów czasu

1. Uruchom symulację.
2. Na panelu przedziałów czasu narzędzia Grapher wyjściowy kliknij następujące przedziały czasu: 0.095 sek., 0.2375 sek. i 0.3925 sek.
3. Zamknij Grapher wyjściowy.
4. Na wstążce kliknij polecenie Zakończ symulację dynamiczną.

Importowanie obciążenia ruchu do analizy naprężeń

1. Na wstążce kliknij kartę Środowiska Analiza naprężeń.
2. W karcie Analiza naprężeń kliknij polecenie Utwórz symulację.
3. W oknie dialogowym Analiza statyczna na karcie Symulacja zaznacz opcję Analiza obciążeń ruchu.

   Uaktywnione zostaną listy Części i Przedział czasowy. Lista Części zawiera części wyeksportowane do MES. Wyeksportować można więcej niż jeden komponent i przeprowadzić różne symulacje dla każdego z nich.

   Lista Przedziały czasowe zawiera przedziały czasowe, które zostały wybrane dla celów eksportu.

4. Z listy Przedziały czasowe wybierz przedział 0.2375 i kliknij przycisk OK.

   W oknie graficznym do symulacji dostępny jest tylko komponent Popychacz, a pozostałe komponenty są niedostępne.


5. W przeglądarce rozwiń węzeł Obciążenia. Podczas działania komponentu występuje wiele rodzajów sił. Te siły są także wyświetlane w obszarze graficznym. Każdą siłę można wyłączyć, aby nie była aktywna podczas symulacji. Aby zobaczyć wpływ danej siły, należy wyłączyć pozostałe siły.
6. Kliknij polecenie Symuluj dostępne na panelu Rozwiąż. Przeprowadzenie symulacji może potrwać. Wynik dla Naprężenia zredukowanego Von Mises jest wyświetlany po zakończeniu symulacji.

7. Rozwiń węzeł Wyniki i dwukrotnie kliknij wybrane wyniki.
8. Kliknij kartę Symulacja, a następnie kliknij polecenie Symulacja dynamiczna.
