Utwórz barierę ochronną splajnu

W następnej części tego ćwiczenia omówione zostanie tworzenie bariery ochronnej lub „zaokrąglenia prowadnicy” do użycia w operacji wyciągnięcia.

1. Ustaw orientację części, tak aby wąska część była skierowana w stronę użytkownika, jak przedstawiono na ilustracji poniżej.

2. Uruchom nowy szkic na wąskim końcu części, na zaznaczonej powierzchni.
3. Wykonaj polecenie Splajn i naszkicuj splajn od punktu środkowego rzutowanej linii pionowej do punktu powyżej punktu środkowego części. Wstaw punkt końcowy w punkcie środkowym przeciwległej rzutowanej linii pionowej. Kliknij dwukrotnie ostatni punkt, aby utworzyć splajn.
4. Wybierz opcję Gotowe z menu kontekstowego lub naciśnij klawisz Esc, aby zakończyć polecenie Splajn.
5. Wstaw wiązanie pionowe między środkowym punktem dopasowania i punktem środkowym rzutowanej linii.
6. Wstaw wymiar 7-mm od punktu środkowego górnej krawędzi do środkowego punktu dopasowania.
7. Wybierz opcję Gotowe z menu kontekstowego lub naciśnij klawisz Esc, aby zakończyć polecenie Wymiar.

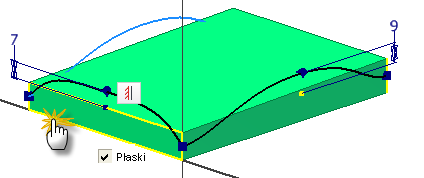

8. Kliknij prawym przyciskiem myszy punkt dopasowania i wybierz opcję Płaski z menu kontekstowego. Środkowa część splajnu ma teraz zerowe zaokrąglenie. Mimo że nie jest to wymagane w tym ćwiczeniu, można zastosować wymiar bezjednostkowy dla uchwytu w celu wydłużenia płaskiego segmentu.

9. Zakończ szkic.
10. Zapisz plik.
