Niestandardowy łącznik to istotny komponent stylu drenażu samoistnego. Określa kąt nachylenia i stanowi funkcjonalną różnicę między stylem drenażu samoistnego a stylem nie dotyczącym drenażu.
Proces redagowania przygotowuje część do publikacji w bibliotece Content Center poprzez dodanie określonych danych do modelu. Użyj opcji Redagowanie przewodów rurowych, aby zakończyć proces redagowania przed opublikowaniem w bibliotece Content Center.
- Otwórz plik self-drain_elbow.ipt, który znajduje się w folderze Przewody rurowe.

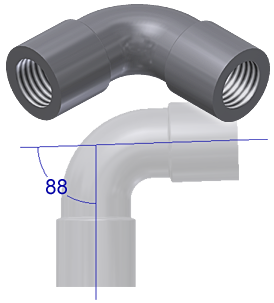

Kolanko utworzono tak, że kąt pomiędzy osiami połączenia wynosi 88 stopni. Kolanko można teraz zredagować i opublikować. Żadne czynności projektowe nie są już potrzebne.
- Na wstążce kliknij
kartę Zarządzanie
panel Redagowanie
Przewody rurowe

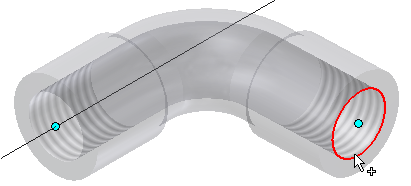

. - Aby ustawić punkt dla pierwszego połączenia, wybierz krawędź kołową.
- Wybierz Oś.
- Ponownie wybierz krawędź kołową.
- Ustaw dla opcji Wielkość nominalna wartość 3/4.
- Zmień wybór na Połączenie numer 2.

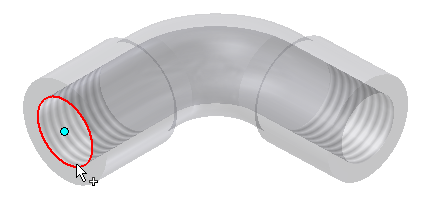

- Wybierz inną krawędź kołową, aby ustawić punkt połączenia.
- Wybierz Oś.

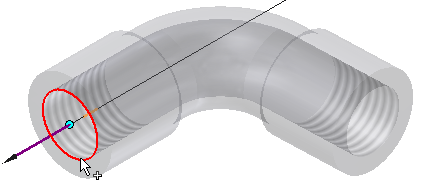

- Ponownie wybierz krawędź kołową.

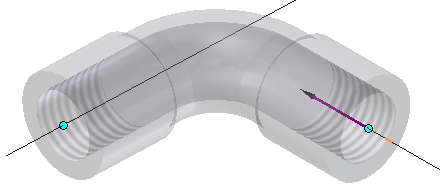

Odwróć kierunek wektora połączenia, tak aby wskazywał w kierunku przeciwnym do kolanka. Oba wektory połączeń wskazują na zewnątrz i z dala od złaczy.
Pole Kąt zawiera kąt między dwoma osiami. W tym przykładzie użyto 88 stopni.
- Ustaw dla opcji Wielkość nominalna wartość 3/4.
- W obszarze Pokrycie wybierz Odległość z menu rozwijanego Maks. i wprowadź wartość 1.
- Upewnij się, że wartość Min. jest ustawiona na 70 (dla % Maks.).
- Kliknij przycisk OK.
Wyświetlony zostanie komunikat informujący o pomyślnym zredagowaniu.
