Przeciągnięte elementy lub bryły są tworzone za pomocą przenoszenia lub przeciągania jednego lub kilku profili szkicu wzdłuż ścieżki. Gdy używanych jest kilka profili, muszą one istnieć w tym samym szkicu. Ścieżka może być otwarta lub zamknięta, ale musi przebijać płaszczyznę profilu.
Zazwyczaj element przeciągany wymaga przynajmniej dwóch nieużytych szkiców: profilu i ścieżki na przecinających się płaszczyznach. W niektórych przypadkach można dla ścieżki użyć pojedynczego nieużywanego szkicu profilu i istniejącej krawędzi modelu. Można sterować orientacją przeciągniętego profilu, utrzymując stałe ustawienie profilu względem ścieżki lub równoległe do oryginalnego profilu. Aby sterować skalą i/lub skrętem przeciągniętego profilu, wybierz powierzchnię prowadnicy lub tor prowadnicy.
W środowisku zespołu dostępne jest tylko generowanie bryły za pomocą operacji wycięcia. Operacje połączenia, przecięcia i Nowa bryła są niedostępne. Do tworzenia elementów zespołu można używać tylko szkiców 2D, więc nie można wybrać krawędzi elementu jako ścieżki skosu.

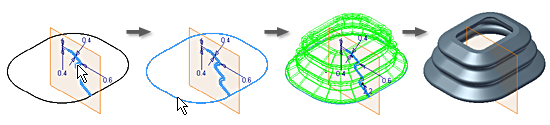

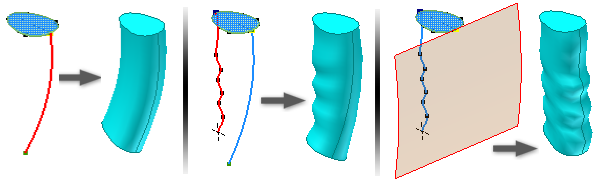

Przeciągnięcia tworzone wzdłuż ścieżki to obiekty o stałym profilu przeciąganym wzdłuż trajektorii, np. rowki pod uszczelki, kable lub przewody rurowe.
Przeciągnięcia tworzone wzdłuż toru prowadnicy używane są w przypadku obiektów mających niejednolite profile, które są skalowane lub skręcane wzdłuż trajektorii, na przykład w przypadku skomplikowanego uchwytu dla części użytkowej.
Przeciągnięcia według powierzchni prowadnicy używane są w przypadku obiektów mających jednolite profile przeciągnięte wzdłuż trajektorii, która nie leży w tej samej płaszczyźnie. Skręt profilu musi zachowywać daną orientację względem wybranej powierzchni, na przykład w razie obróbki maszynowej na części walcowej.
