Po utworzeniu trasy przewodu giętkiego można edytować przewód i dostosowywać jego długość poprzez zmianę naprężenia segmentu przewodu.
- Aktywuj trasę przewodu giętkiego przeznaczoną do dostosowania.
-
Na wstążce kliknij
kartę Trasa
panel Zarządzanie
Długość rury elastycznej

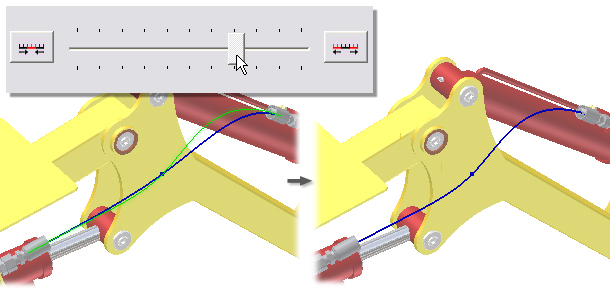

. - W oknie dialogowym Edycja długości przewodu kliknij i przeciągnij suwak, aby dopasować długość przewodu.
- Aby wydłużyć segment przewodu, przeciągnij suwak w prawą stronę, aby zmniejszyć naprężenie przewodu.
- Aby skrócić segment przewodu, przeciągnij suwak w lewą stronę, aby zwiększyć naprężenie przewodu.
Uwaga: Kliknij przyciski strzałki, aby zwiększyć lub zmniejszyć sztywność. - Kliknij Zastosuj, aby zastosować zmiany i kontynuować dostosowywanie lub kliknij Anuluj, aby przywrócić oryginalną długość segmentu przewodu.
- Kliknij OK, gdy przewód osiągnie wymaganą długość.
