Zgodnie z ustawieniami domyślnymi pewne wiązania istniejące w zespole są podczas symulacji dynamicznej automatycznie konwertowane do postaci połączeń. Eliminuje to konieczność wykonania nadmiernej pracy nad daną częścią podczas tworzenia połączeń.
Uwaga: Symulacja dynamiczna przekształca wiązania ze stopniami swobody, podobnie jak polecenia Zestaw lub Wstaw. Symulacja dynamiczna nie przekształca wiązań z określonym położeniem, jak np. polecenie Kąt.
Otwórz plik ćwiczeniowy
- Ustaw tutorial_files jako aktywny projekt i otwórz plik Reciprocating Saw.iam.
- Użyj polecenia Zapisz jako i nadaj nowemu plikowi nazwę taką jak RecipSaw-saved.iam.

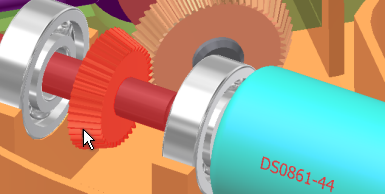

- Aby zobaczyć, jak przemieszcza się zespół, przeciągnij przekładnię stożkową do końca silnika. Koło będzie się obracać, ale inne komponenty w łańcuchu kinematycznym pozostaną nieruchome.
Od czasu do czasu zapisuj zespół podczas pracy nad kolejnymi ćwiczeniami.
