- Stwórz lub zaimportuj część o cienkich ścianach.
- Stwórz profil półki na szkicu 2D pomiędzy górną i dolną powierzchnią części o cienkich ścianach. Wskazówka: Użyj opcji Odsunięcie płaszczyzny konstrukcyjnej, aby stworzyć położenie szkicu.
- Utwórz powierzchnię, która rozciąga się przez cały szkic w miejscu, w którym potrzebna jest powierzchnia podestu.
- Na wstążce kliknij
kartę Model 3D
panel Część z tworzywa sztucznego
Półka

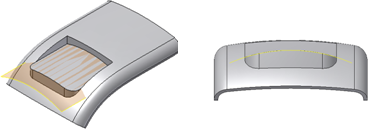

. - Upewnij się, że w karcie Kształt wybrano polecenie Przez całość. Strzałka kierunku platformy jest podobna do strzałki na poniższym rysunku. (Na przykład w przeciwnym kierunku do odpowiedniej objętości prześwitu).
- Przełącz na kartę Więcej.
- Sprecyzuj opcję Do powierzchni w polu Opcje podestu na karcie Więcej i wybierz powierzchnię.
- Kliknij przycisk OK, aby zakończyć półkę z podestem w kształcie powierzchni.
