Dodaj tarcie i zakończ połączenie pomiędzy jarzmem i prowadnicą
- W przeglądarce kliknij prawym przyciskiem myszy plik Blade set.iam, a następnie wybierz polecenie Elastyczny. Po zmianie ustawienia zespołu na Elastyczny zespół umieszczany jest w folderze grupy spawanej. Wiązania są analizowane w ramach zespołu, a wiązanie pomiędzy jarzmem a ostrzem powoduje dodanie połączenia typu Obrotowe.
- Jak wspomniano wcześniej, w zespole nie występuje tarcie. Na tym etapie do połączenia pryzmatycznego wprowadzone zostanie tarcie. Kliknij prawym przyciskiem myszy dane połączenie Pryzmatyczne dla komponentów Prowadnica i Mechanizm jarzmowy, a następnie kliknij polecenie Właściwości.
- Kliknij kartę Stopień swobody 1. Kliknij polecenie Siły połączenia
. Kliknij polecenie Włącz siłę połączenia. Wprowadź wartość współczynnika Suche tarcie jako 0.1, a następnie kliknij przycisk OK. - Aby ustawić Mechanizm jarzmowy względem zespołu korby, należy dodać wiązanie. Ustaw widok przeglądarki jako Model i rozwiń węzeł dla pliku Blade set.iam.
- Rozwiń węzeł komponentu Mechanizm jarzmowy i kliknij polecenie Wiązanie.
- W przeglądarce wybierz opcję Płaszczyzna konstrukcyjna3 pod komponentem Mechanizm jarzmowy.

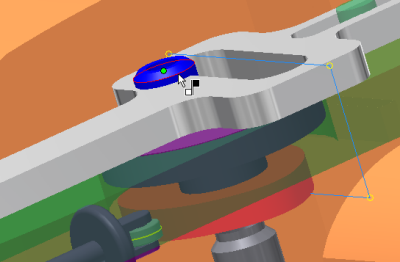

- W obszarze grafiki wybierz okrągłą krawędź komponentu Rolka, który jest częścią zespołu Korba krzywki. Aby odzwierciedlić wiązanie, dodawane jest połączenie typu punkt-płaszczyzna.

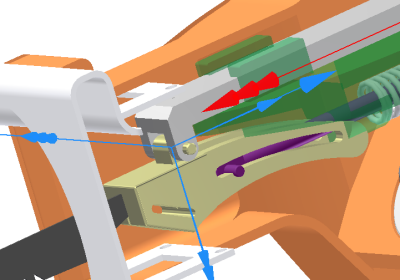

Połączenie Punkt-płaszczyzna, powstałe w wyniku powyższych czynności, ma pięć stopni swobody i jedno wiązanie. To wystarczy, aby ruch był przenoszony bez nadmiernego wiązania modelu. Opcja Symulacja dynamiczna umożliwia wykrywanie zbyt wielu nałożonych wiązań oraz pomaga taką sytuację rozwiązać.
