Widoki rastrowe umożliwiają przeglądanie rysunku lub tworzenie opisów rysunku przed zakończeniem wyliczania precyzyjnego widoku rysunku.
 |

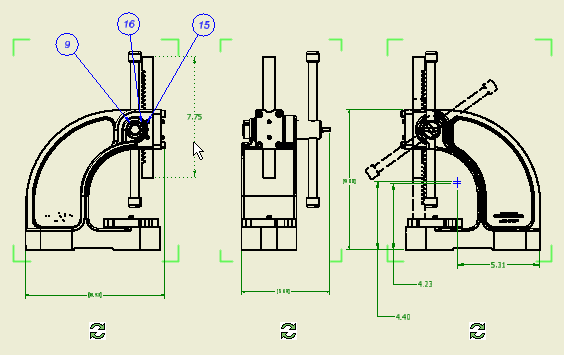

Widoki rastrowe są oznaczone zielonymi znacznikami narożnika w oknie graficznym i specjalną ikoną w przeglądarce. Umieść kursor na ikonie widoku rastrowego, aby wyświetlić etykietę narzędzia pokazującą postęp precyzyjnego obliczania widoku. |
Podczas obliczania widoków precyzyjnych możesz opisywać widoki rastrowe. Można na przykład:
- Dodawać wymiary
- Dodawać symbole lub uwagi
- Dodawać tabele
- Tworzyć numery pozycji
- Tworzyć listę części
- Tworzyć rzuty lub inne widoki rysunku
Praca z widokami rastrowymi – prezentacja
Elementy nieobsługiwane w widokach rastrowych
| Automatyczne linie środkowe | Nie można tworzyć w widokach rastrowych. |
| Autonumerowanie pozycji | Polecenia nie można użyć w widokach rastrowych. |
| Elementy modelu | W widokach rastrowych nie można ich wybrać w charakterze krawędzi. |
Elementy obsługiwane w inny sposób w widokach rastrowych
| Krawędzie styczne modelu | Są zawsze wyświetlane w widokach rastrowych. Nie można edytować ich właściwości lub widoczności. |
| Krawędzie przenikania | Nigdy nie są wyświetlane w widokach rastrowych. |
| Punkty informacyjne | W widokach rastrowych mogą charakteryzować się niepełną geometrią. |
| Tabele otworów | W widokach rastrowych opcje Widok i Element nie są dostępne. |
| Opisy gwintów | Elementy gwintów nie są wyświetlane w widokach rastrowych. Nowe lub istniejące opisy gwintów są dołączane do elementów gwintów po wyliczeniu widoków precyzyjnych. |
| Drukuj | Jeśli rysunek zawiera widoki rastrowe, można wydrukować bieżące widoki, poczekać do wyliczenia widoków precyzyjnych lub anulować drukowanie. Wskazówka: Nie zaleca się drukowania widoków rastrowych, ponieważ geometria na wydrukach z tych widoków może być różna od geometrii widoków precyzyjnych.
|
| Eksportowanie do plików AutoCAD DWG, DWF, DXF, PDF | Nie można zakończyć eksportu rysunku z widokami rastrowymi. Jeśli trwa proces obliczania widoku, zostanie wyświetlony pasek postępu. Można zaczekać do momentu zakończenia obliczeń lub anulować eksport. |
| Zapisywanie i zamykanie | Rysunki zawierające widoki rastrowe można zapisywać i zamykać. Przy ponownym otwarciu widoki rastrowe zostaną automatycznie przeliczone na widoki precyzyjne. |
Wyliczanie widoku rysunku
Precyzyjne widoki rysunku są obliczane w tle. Dla każdego widoku rastrowego uruchamiany jest osobny proces, który pracuje aż do momentu obliczenia widoku.
Widoki rastrowe są automatycznie przekształcane w widoki precyzyjne natychmiast po zakończeniu obliczeń. Program wyświetla widok z precyzyjną geometrią, a w oknie graficznym znikają zielone znaczniki narożnika. W przeglądarce ikona standardowego widoku rysunku zastępuje ikonę widoku rastrowego.
Widoki precyzyjne rysunku wykorzystują informacje zawarte w modelu. Jeśli model nie jest dostępny lub rysunek jest obsługiwany w trybie opóźnionym, to obliczenia są odkładane, zaś widoki rastrowe nie są przekształcane w widoki precyzyjne.
