Po zakończeniu symulacji w obszarze graficzny wyświetlony zostanie wykres obciążeń zredukowanych. Kompletne wyniki znajdują się w folderze Wyniki.
Do przeglądania wyników służy kilka poleceń. Większość z nich znajduj się na panelach Wyniki i Wyświetlanie.
- W panelu Wyświetlanie kliknij polecenie Pokaż maksymalną wartość

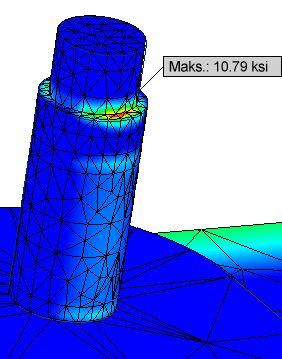

. W oknie graficznym etykieta ze strzałką wskazuje lokalizację wartości maksymalnej. W przedstawiony przykładzie wartość maksymalna jest zasłonięta innymi komponentami. - Rozwiń węzeł przeglądarki zespół, aby wyświetlić listę komponentów.
- Wyłącz widoczność części zasłaniających miejsca naprężeń.
- Płyta dolna:1
- Płyta górna:1
Kliknij prawym klawiszem myszy każdy komponent i kliknij Widoczność.
- Obróć i powiększ widok, tak aby wyświetlić lokalizację Wartości maksymalnej.
Kliknij dwukrotnie różne węzły wyników, aby wyświetlić wyniki w oknie graficznym.
