Na karcie Geometria można wybrać i nazwać punkty sterowania w części układu. Punkty sterowania służą do pozycjonowania wyniku iCopy, gdy ten jest wstawiany do zespołu. Punkty te muszą być punktami należącymi do geometrii (punkty końcowe linii, środki okręgów, lecz nie punkty szkicu).
- Wybierz kartę Geometria.
- W kolumnie Geometria kliknij opcję Kliknij, aby dodać.

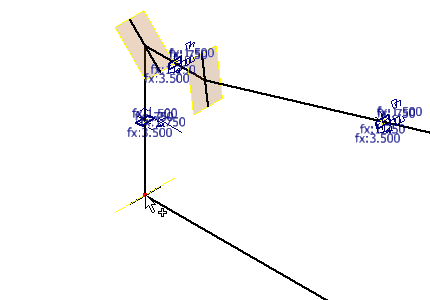

- Wybierz punkt w lewym dolnym rogu ramy.
- W polu Etykieta wpisz Lewy dolny.
- W kolumnie Geometria kliknij opcję Kliknij, aby dodać.
- Wybierz punkt w prawym dolnym rogu ramy.
- W polu Etykieta wpisz Prawy dolny.
- W kolumnie Geometria kliknij opcję Kliknij, aby dodać.

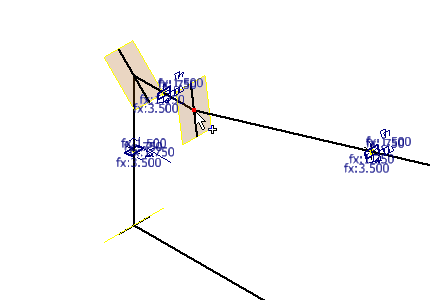

- Wybierz punkt na lewym końcu górnego środkowego składnika ramy.
- W polu Etykieta wpisz Lewy górny.
- W kolumnie Geometria kliknij opcję Kliknij, aby dodać.

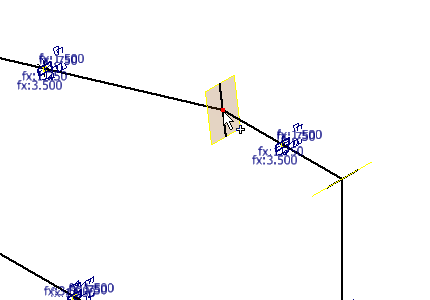

- Wybierz punkt na prawym końcu górnego środkowego składnika ramy.
- W polu Etykieta wpisz Prawy górny. Naciśnij klawisz ENTER, aby zatwierdzić wprowadzone wartości.
Uwaga: Aby usunąć punkt konstrukcyjny z listy, zaznacz pola Geometria i Etykieta, a następnie naciśnij przycisk Usuń.
