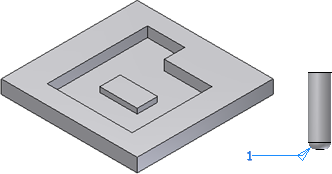

Zaokrąglanie zagłębienia w celu modelowania procesu frezowania za pomocą narzędzia 3 mm. średnica 1 mm. promień cięcia, wszystkie pionowe krawędzie wklęsłe musza mieć zaokrąglanie o średnicy 1,5 mm. promień (tworzony przez pionowy kontakt z narzędziem), krawędzie dolnej powierzchni muszą mieć zaokrąglenie o średnicy 1 mm. promień odpowiadający promieniowi cięcia narzędzia
- Na wstążce kliknij
kartę Model 3D
panel Część z tworzywa sztucznego
Reguła zaokrąglania
. - Ustaw opcję Źródło do powierzchni i wybierz dolną powierzchnię zagłębienia.

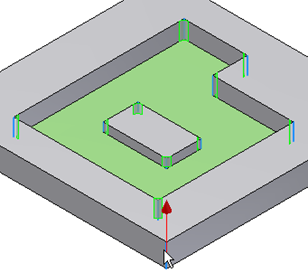

- Ustaw regułę Przypadkowych krawędzi i wybierz pionową krawędź, aby zdefiniować oś.
- Upewnij się, że kierunek wskazuje do góry, aby dołączyć wszystkie krawędzie pionowe, które zaczynają się na wybranej powierzchni i biegną ku górze. Po odwróceniu kierunku żadna z krawędzi nie będzie wybrana. Wprowadź wartość 1,5 mm. jako promień.
- Podczas obróbki zagłębienia, jeśli nie potrzeba zaokrąglać wypukłych krawędzi, wyłącz opcję Wszystkie zaokrąglenia wypukłe w polu Opcje.
- Określ wartość jako 1 mm. jako promień zaokrąglenia dla dolnych krawędzi.
- Kliknij, aby dodać nową regułę. Ustaw opcję Źródło do powierzchni. Wybierz tę samą powierzchnię, która została wybrana w poprzedniej regule, lecz teraz zaznacz opcję Wszystkie krawędzie.
- Wprowadź wartość 1 mm. jako promień i kliknij przycisk OK, aby zakończyć zaokrąglenie regułowe.
Nawet w przypadku zmiany kształtu zagłębienia zaokrąglenie regułowe będzie działało prawidłowo.
