Wykonywanie zaawansowanego modelowania ze splajnów i powierzchni.
- Kategoria
-
Doświadczeni użytkownicy
- Wymagany czas
-
30 minut
- Używany plik ćwiczeniowy
-
spline_1_start.ipt, spline_1_complete.ipt
Uwaga: Kliknij łącze i przeczytaj niezbędne instrukcje instalacji plików ćwiczeń pod adresem http://www.autodesk.com/inventor-tutorial-data-sets-2014. Następnie pobierz zestawy danych ćwiczenia i wymagane instrukcje instalacji plików ćwiczeń, a potem zainstaluj zestawy danych zgodnie z instrukcją.

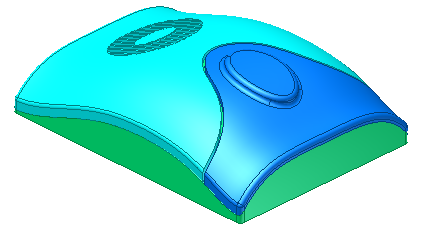

W tym ćwiczeniu omówione zostaną narzędzia dostępne do tworzenia i kontrolowania kształtu splajnów. Do kształtowania części i definiowania konturów rozdzielenia bryły używane są powierzchnie.
Cele
W tym ćwiczeniu nauczymy się, w jaki sposób:
- Tworzyć i definiować splajny.
- Wyciągać z barierą ochronną.
- Tworzyć powierzchnie.
- Zamieniać powierzchnię.
- Wydłużać krawędzie powierzchni.
- Podzielić część na kilka brył.
- Używać polecenia Wypukłość.
- Tworzyć kratkę.
Wymagania wstępne
- Opanowanie otwierania, tworzenia i zapisywania plików części w aktywnym projekcie.
- Opanowanie podstaw modelowania brył.
Ustawienia systemowe
W Opcjach aplikacji na karcie Szkic włącz następujące ustawienia:
- Edycja wymiaru podczas jego tworzenia.
- Autorzutowanie krawędzi do tworzenia szkicu i edycji.
- Autorzutowanie źródła części na szkic.
Wyświetlanie linii Kratki nie jest włączone w żadnym obrazie środowiska szkicu w tym ćwiczeniu.
Uwaga: Można określić schemat kolorów ikony w Opcjach aplikacji. Wygląd ikon w tym ćwiczeniu może się różnić, jeśli nie używasz schematu kolorów przedstawionego na ilustracji poniżej.
Porady dotyczące nawigacji
- Użyj opcji Dalej lub Wstecz na dole po lewej stronie, aby przejść do następnej strony lub wrócić do poprzedniej.
