Przesuń wybraną geometrię szkicu między punktami lub przesuń kopię geometrii.
Wiązania skojarzone z wybraną geometrią wpływają na operację przesuwania.
- Kliknij ikonę
kartę Szkic
panel Modyfikuj
Przesuń
. Otwarte zostanie okno dialogowe Przesuwanie z dostępnym przyciskiem Wybierz. - W oknie graficznym wybierz geometrię lub grupy geometrii za pomocą okna wyboru. Kliknij prawym przyciskiem myszy i wybierz opcję:
- Wybierz wszystkie Powoduje wybranie wszystkich geometrii w oknie graficznym.
- Kopiuj Przesuwa kopię i pozostawia oryginalną geometrię bez zmian.
- Kontynuuj Zamyka polecenie Wybierz i aktywuje punkt bazowy w oknie dialogowym Przesuwanie.

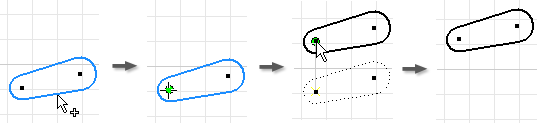

Wskazówka: Jeśli potrzebny jest wybór tylko jednej geometrii przed wybraniem punktu środkowego, użyj opcji Optymalizuj dla pojedynczego wyboru. Następnie polecenie Punkt bazowy jest automatycznie uaktywniane po wybraniu pierwszej geometrii. - Aby ustawić punkt bazowy, kliknij w oknie graficznym. Opcjonalnie zaznacz pole wyboru Wprowadzanie precyzyjne, podaj współrzędne i kliknij przycisk Zastosuj lub naciśnij klawisz Enter. Po ustawieniu punktu bazowego w podglądzie dynamicznym są wyświetlane linie przerywane, reprezentujące pierwotną geometrię, i linie ciągłe, reprezentujące geometrię obróconą.
- Aby przesunąć geometrię, przeciągnij wskaźnik w oknie graficznym. Nie trzeba przytrzymywać naciśniętego przycisku myszy. Wybrana geometria zostanie przesunięta za pomocą wskaźnika na odległość określoną przez zdefiniowany punkt bazowy. W polu Kąt okna dialogowego wartość jest aktualizowana dynamicznie. Wskazówka: Po przesunięciu wskaźnika w żądane położenie, punkt końcowy zostanie przyciągnięty do najbliższej osi poziomej lub pionowej. Aby pominąć funkcję lokalizacji względem obiektu, przytrzymaj klawisz Ctrl podczas przeciągania lub w opcjach aplikacji, na karcie Szkic, usuń zaznaczenie opcji Przyciągaj do siatki.
- Jeśli wiązanie uniemożliwia przesuwanie, kliknij przycisk Więcej
i ustaw zastępowanie w celu zwolnienia wiązań wymiarowych lub przerwania wiązań geometrycznych. - Aby ustawić punkt końcowy przesunięcia, kliknij w oknie graficznym lub na pasku narzędzi Wprowadzanie precyzyjne wpisz dokładne współrzędne, a następnie kliknij przycisk Zastosuj lub naciśnij klawisz Enter. Wskazówka: Kliknij przycisk Backspace, aby przesunąć punkt końcowy.
- Kliknij prawym przyciskiem myszy i wybierz opcję Gotowe, kliknij przycisk Gotowe w oknie dialogowym lub naciśnij klawisz Esc.
Pokaż, jak przesunąć geometrię szkicu
