Uruchamianie symulacji

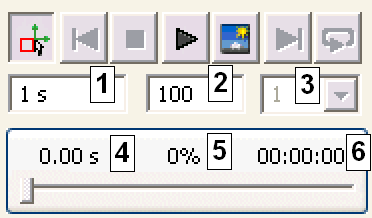

Odtwarzacz symulacji zawiera kilka pól, między innymi:

1. Czas końcowy
2. Obrazy
3. Filtr
4. Czas symulacji
5. Procent zrealizowanej symulacji
6. Czas rzeczywisty obliczenia


   Panel Symulacja

Pole Czas końcowy

Umożliwia kontrolę całkowitego czasu dostępnego dla symulacji.

Pole Obrazy

Umożliwia kontrolę liczby ramek obrazu dostępnych dla symulacji.

Pole Filtr

Umożliwia kontrolę poszczególnych ramek obrazu. Jeśli wartość jest równa 1, odtwarzane są wszystkie ramki. Jeśli wartość jest równa 5, odtwarzana jest co piąta ramka itd. Pole można edytować, gdy tryb symulacji jest aktywny, a symulacja nie została uruchomiona.

Czas symulacji

Umożliwia wyświetlenie czasu trwania ruchu mechanizmu, tak jak w przypadku obserwacji modelu fizycznego.

Procent

Umożliwia wyświetlenie, jaki procent symulacji został ukończony.

Czas rzeczywisty obliczenia

Umożliwia wyświetlenie rzeczywistego czasu potrzebnego do przeprowadzenia symulacji. Na czas wpływa złożoność modelu i zasoby w komputerze.

Wskazówka: Kliknij polecenie Odśwież ekran, aby wyłączyć odświeżanie ekranu w czasie symulacji. Symulacja jest przeprowadzana, ale graficzna reprezentacja nie jest wyświetlana.

Przed uruchomieniem symulacji należy dokonać następujących ustawień.

Ustaw symulację

1. W Odtwarzaczu symulacji, w polu Czas końcowy, wprowadź 0.5 s.
   Wskazówka: Użyj etykietek, aby zobaczyć nazwy pól w Odtwarzaczu symulacji.
2. W polu Obrazy wprowadź 200. Zwiększenie liczby obrazów powoduje poprawę wyników podczas wyświetlania za pomocą narzędzia Grapher wyjściowy.
3. Na Panelu symulacji kliknij polecenie Uruchom.

   Podczas ruchu komponentu Silnik pozostałe komponenty tworzące łańcuch kinematyczny będą odpowiednio reagowały.

   Uwaga: Ponieważ nie zostały jeszcze określone żadne siły tarcia ani tłumienia, mechanizm jest bezstratny. Tarcie nie jest tworzone pomiędzy komponentami automatycznie.
4. Jeżeli symulacja nadal działa, na panelu symulacji kliknij przycisk Zatrzymaj.
5. Kliknij przycisk Aktywuj tryb konstrukcyjny.

Jak można zobaczyć, uruchomienie symulacji nie jest wynikiem ruchu, ponieważ łańcuch kinematyczny jest niekompletny. W poniższym rozdziale opisano sposób zakończenia konstrukcji i włączenia ruchu.
