Analizy

Użyj w środowisku części i konstrukcyjnym poleceń analizy powierzchni, aby przed wykonaniem części zatwierdzić jakość geometryczną. Można zapisać kilka różnych analiz tego samego lub różnego typu dla określonego modelu. Na przykład można zdefiniować kilka sposobów analizowania określonego zestawu powierzchni na tym samym modelu.

Po zastosowaniu analizy tworzony jest folder Analiza w przeglądarce, a wszystkie analizy są umieszczane w tym folderze. Każda zapisana analiza jest dodawana do przeglądarki w kolejności utworzenia. Nazwa i widoczność aktywnej analizy w przeglądarce jest wyświetlana razem z nazwą folderu analizy. Na przykład: Analiza: Zebra1 (Włączona).

Program umożliwia zmianę widoczności analizy aktywnej i tworzenie nowych analiz. Jeżeli widoczność aktywnej analizy jest wyłączona, pole wyboru zostaje przyciemnione, a nazwa analizy obok folderu Analiza zmienia się na (Wyłączona). Grafika analizy w oknie grafiki przestaje być widoczna. Rozwiń folder Analiza, aby wyświetlić i zarządzać wszystkimi zapisanymi analizami. Możesz przełączyć działającą analizę, edytować, skopiować lub usunąć dowolną analizę już zapisaną.

Uwaga: Analizy utworzone w środowisku Konstrukcyjnym nie mogą być zapisywane i nie pojawiają się w przeglądarce Model. Zaraz po zamknięciu okna dialogowego analiza usuwana jest z okna grafiki.
Uwaga: Status widoczności nie jest zapisywany wraz z analizą. Jeżeli część zostanie zapisana z widoczną analizą, przy ponownym otwieraniu nie będzie widoczna.

Analiza typu Zebra

Analizuje ciągłość powierzchni przez rzutowanie linii równoległych na model. Wyniki pokazują, jak światło odbija się od powierzchni, co pomaga wskazać obszary, w których należy poprawić jakość powierzchni. Krzywizna to matematyczne określenie różnicy gładkości dwóch krzywych lub powierzchni. Zakres zmiany kierunku nazywany jest krzywizną. Gładkość krzywej jest zazwyczaj oznaczana literą G, po której występuje liczba.

Ciągłość G0 (punkt) oznacza, że punkty końcowe pokrywają się. Przejście pomiędzy dwoma krawędziami lub powierzchniami jest istotne. Może to być przejście ostre lub stopniowe. Poniższy rysunek przedstawia analizę typu Zebra skrzyżowania G0 dwóch powierzchni. Powierzchnie stykają się, ale pasy nie są zgodne.

Ciągłość G1 (styczna) jest gładkim przejściem między krzywymi. Dwie krzywe lub powierzchnie sprawiają wrażenie posiadania tego samego kierunku w miejscu zetknięcia, ale wartość zmiany krzywizny jest istotna. Poniższy rysunek przedstawia analizę typu Zebra skrzyżowania G1 dwóch powierzchni. Pomiędzy obiema powierzchniami istnieje styczne zaokrąglenie. Krawędzie pasów są zgodne, ale zawierają kąt ostry.

Ciągłość G2 (krzywizna) jest bardzo gładkim przejściem między krzywymi. Dwie krzywe spotykają się w punktach końcowych, są styczne i posiadają taką samą "szybkość" (krzywiznę) w punkcie zetknięcia. Poniższy rysunek przedstawia analizę typu Zebra skrzyżowania G2 dwóch powierzchni. Pomiędzy obiema powierzchniami istnieje gładkie (G2) zaokrąglenie. Krawędzie pasów są zgodne i posiadają gładkie przejście między powierzchniami

Analiza pochylenia ściany

Ocenia, czy model ma odpowiednie pochylenie pomiędzy częścią a odlewem (z uwzględnieniem kierunku wyciągnięcia) i czy może podlegać odlewaniu. Spektrum ukazuje zmiany kąta szkicu w określonym zakresie.

Analiza grzebieniowa krzywizny

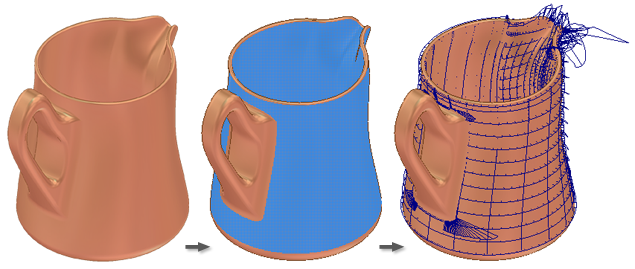

Zapewnia wizualną analizę krzywizny i średniej gładkości powierzchni, krzywych szkicu i krawędzi modelu. W środowisku Konstrukcyjnym znajdują się również analizy grup i importowanych krzywych. Rysunek grzebienia krzywizny ukazuje krzywiznę z połączonymi wektorami rozchodzącymi się promieniowo z krzywej. Względna długość krzywej jest równa krzywiźnie krzywej w miejscu, gdzie wychodzi kolec. Dłuższe wektory wskazują obszary wysokiej krzywizny, a krótsze niskiej.

Aby ponownie zastosować styl analizy bez modyfikowania definicji stylu, wybierz inną geometrię.

Analiza krzywizny Gaussa

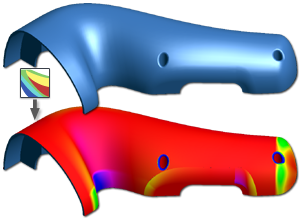

Analiza krzywizny Gaussa - wskazuje obszary o niskiej i wysokiej krzywiźnie powierzchni stosując zmienne kolory na analizowanych powierzchniach. Wyświetlanie gradientowe to wizualny wskaźnik krzywizny powierzchni, w którym stosuje się obliczenia analizy krzywizny Gaussa , krzywizny minimalnej lub krzywizny średniej.

Gauss Wyświetla gradient przedstawiający iloczyn krzywizn - krzywiznę w kierunku u pomnożoną przez krzywiznę w kierunku v powierzchni. Analiza Gaussa jest przydatna podczas sprawdzania takich kształtów, jak stożek, walec lub przeciągnięcie wzdłuż ścieżki po splajnie.

Średnia krzywizna Wyświetla gradient przedstawiający średnią wartości u i v krzywizny powierzchni. Analiza krzywizny średniej jest przydatna podczas sprawdzania kształtów takich jak stożek i wielu z powierzchni generowanych przy użyciu wyciągnięcia złożonego.

Maksymalna krzywizna Wyświetla gradient przedstawiający większą z wartości u i v krzywizny powierzchni. Jest to przydatne do wyszukiwania obszarów o dużej lub małej krzywiźnie w części lub powierzchni.

Obliczanie krzywizny

W dowolnym punkcie krzywej na płaszczyźnie linia, która jest najbardziej zbliżona do krzywej przechodzącej przez ten punkt, jest linią styczną. Można również ustalić najbardziej zbliżony okrąg przechodzący przez ten punkt i styczny z krzywą. Odwrotność promienia okręgu stanowi krzywiznę krzywej w tym punkcie.

Najbardziej zbliżony okrąg może znajdować się po prawej lub lewej stronie krzywej. Zgodnie z zasadą krzywiźnie przypisujemy znak dodatni, jeżeli okrąg znajduje się po lewej stronie i ujemny, jeżeli po prawej. Taką krzywiznę nazywamy krzywizną oznaczoną.

Krzywizna przekroju prostopadłego to ogólny typ krzywizny występujący na powierzchniach. Po wybraniu na powierzchni punktu oraz kierunku leżącego na płaszczyźnie stycznej z powierzchnią w tym punkcie oblicza się krzywiznę przekroju prostopadłego przecinając:

  • powierzchnię płaszczyzną rozciągniętą do punktu
  • prostopadłą do powierzchni w tym punkcie
  • kierunek

Krzywizna przekroju poprzecznego jest krzywizną oznaczoną krzywej w danym punkcie.

Krzywizny główne powierzchni w punkcie to minimalna i maksymalna krzywizna normalna w tym punkcie. (Krzywizny normalne są krzywiznami krzywych na powierzchni, które leżą w płaszczyznach zawierających wektor styczny w danym punkcie). Krzywizny główne są używane do obliczania krzywizn Gaussa i krzywizn średnich powierzchni.

Krzywizna Gaussa powierzchni w punkcie jest iloczynem krzywizn głównych w tym punkcie. Płaszczyzna styczna każdego punktu z dodatnią krzywizną Gaussa dotyka powierzchnię w jednym punkcie, podczas gdy płaszczyzna styczna każdego punktu z ujemną krzywizną Gaussa przecina powierzchnię. Każdy punkt z zerową krzywizną średnią ma ujemną lub zerową krzywiznę Gaussa.

Analiza przekroju poprzecznego

Zapewnia podstawowe (proste) lub szczegółowe (zaawansowane) informacje, wraz z grafikami, dotyczące wielu przekrojów wnętrza części bryłowych. Określa ona także, czy część odpowiada minimalnej i maksymalnej grubości ściany. Niedostępna w środowisku konstrukcyjnym. W oknie grafiki wyświetla się odpowiedni zestaw przekrojów.
Uwaga: Płaszczyzna przekroju, która nie przecina bryły ma obszar 0.0 i nie ma odpowiadającego obrazu w obszarze grafiki.

Analiza Prosta tworzy widok części na pojedynczej płaszczyźnie przekroju. W Analizie Zaawansowanej otrzymujemy tabelę zawierającą szczegółowe informacje dotyczące wielu obszarów przekroju oraz odpowiedni obraz przekroju poprzecznego.

Uwaga: Można edytować typ zapisanej analizy, a następnie przechodzić z jednego typu do innego. Jednak przechodzenie pomiędzy typami może spowodować utratę ustawień. Na przykład jeżeli ustawisz serię przekrojów do analizy zaawansowanej, a następnie zmienisz typ na Prostą, edytujesz ponownie analizę i przejdziesz do Zaawansowanej, ustawienia przekroju z pierwszej analizy zaawansowanej zostaną utracone.
Uwaga: Jeżeli odnośna płaszczyzna lub płaszczyzny przekroju zostaną przesunięte w przyszłych obliczeniach, analiza , jeżeli jest widoczna, natychmiast jest aktualizowana. Jeżeli jest niewidoczna, analiza ulega aktualizacji następnym razem gdy będzie widoczna i aktywna.

Różnice między poleceniami analizy w środowisku części i konstrukcyjnym

W środowisku części można zapisać analizy, a potem zarządzać nimi korzystając z Przeglądarki modelu. Możesz wybrać powierzchnie, zszycia lub całe bryły części.

Analizy tworzone w środowisku konstrukcyjnym są tymczasowe i ulegają usunięciu po zamknięciu okna dialogowego. Oprócz powierzchni i zszyć można również wybierać grupy. Można również wybrać opcję Krzywe w przypadku analizy krzywizny. Analiza przekroju poprzecznego nie jest dostępna w środowisku konstrukcyjnym.
