Tworzenie widoku bazowego

Pierwszy widok w nowym rysunku jest widokiem bazowym. Na wstążce kliknij kartę Wstaw widoki panel Utwórz Baza aby dodać dodatkowe rzuty bazowe do rysunku.

Widok bazowy jest podstawą dla kolejnych widoków. Widok bazowy:

• Ustawia wartości domyślne dla widoków pochodnych.
• Może być użyty do utworzenia rzutu, widoku pomocniczego, przekroju i szczegółu.

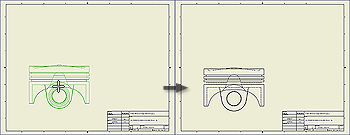

Na wstążce kliknij kartę Wstaw widoki panel Utwórz Baza . Na karcie Komponent określ opcje widoku: Określ plik modelu. Uwaga: Można utworzyć widok pliku zawierającego jedynie szkice. Szkice 2D muszą być równoległe do widoku. Wybierz orientację widoku z listy lub kliknij przycisk Widok niestandardowy, aby określić niestandardowy widok. Na karcie Opcje wyświetlania ustaw odniesienia i opcje wyświetlania widoku. Dostępne opcje zależą od typu pliku użytego do utworzenia widoku. Ustaw dodatkowe opcje: Określ skalę widoku i przełącz widoczność oznaczenia widoku na rysunku (włącz lub wyłącz). Jeśli zachodzi taka potrzeba, kliknij przycisk Edytuj etykietę widoku, aby edytować etykietę widoku w oknie dialogowym Formatowanie tekstu. Jeśli chcesz jednocześnie utworzyć widok bazowy i rzuty, sprawdź, czy pole wyboru Utwórz rzuty zaraz po utworzeniu widoku bazowego jest zaznaczone. W oknie graficznym przesuń podgląd do wybranego położenia i kliknij, aby umieścić widok.

Uwaga: Części ze strukturą zestawienia komponentów jako odniesieniem nie są ujęte w formule tworzenia domyślnego rozmiaru obrysu widoku. W wyniku tego Części z odniesienia w widokach rysunkowych mogą zostać przycięte. Aby zwiększyć rozmiar obrysu widoku, zwiększ wartość w polu Margines na karcie Stan modelu w oknie dialogowym Widok rysunkowy.

Wskazówka: Domyślne ustawienia i wartości w oknie dialogowym Widok rysunkowy są definiowane w bieżącym standardzie i mogą zostać zmienione za pomocą Edytora stylów i standardów.

Pokaż, jak utworzyć widok bazowy
