Środowisko naprawcze

Można importować dane z innych systemów CAD i używać ich w systemie Inventor. Zazwyczaj pliki otwierane są jako korpusy bryłowe w środowisku części. Podczas importu powierzchni i modeli krawędziowych w zależności od wybranych opcji zostaną one umieszczone w środowisku części, naprawczym lub konstrukcyjnym.

Środowisko naprawcze i konstrukcyjne różnią się dostępnymi narzędziami i zachowaniem brył.

Środowisko naprawcze:

• Zawiera zaawansowane narzędzia diagnostyczne i do naprawy.
• Jest uwzględniane w operacjach i historii modelowania.

Środowisko konstrukcyjne:

• Nie stanowi części historii modelu.
• Jest uwzględniane w operacjach modelowania tylko wtedy, gdy obiekty są kopiowane do środowiska części.

Proces roboczy związany z importowaniem plików:

Otwórz model z wyłączonymi wszystkimi opcjami sprawdzania i naprawy, aby szybko przekształcić plik i wyświetlić wyniki.

Jeśli model nie zawiera oczywistych błędów, tak jak na poniższej ilustracji, zamknij plik. Przeprowadź import przy użyciu opcji Import do środowiska naprawczego, Wiele elementów złożonych i Automatycznie zszyj i podwyższ.

Uwaga: Opcja Wiele elementów złożonych nie jest dostępna w przypadku niektórych typów plików. Jeśli typ pliku obsługuje warstwy, poziomy lub grupy, wybranie tej opcji powoduje zaimportowanie danych jako oddzielnych elementów złożonych. Jeśli dane nie są podzielone w pliku źródłowym na różne warstwy, poziomy lub grupy, zaznaczenie tej opcji nie ma wpływu na liczbę utworzonych powierzchni złożonych.

Jeśli części można zszyć w bryły, operacja naprawy została zakończona.

Jeśli niektórych lub wszystkich zaimportowanych korpusów nie można zszyć w bryły, napraw dane po przekształceniu w środowisku naprawczym. Narzędzia dostępne w środowisku naprawczym zapewniają najwięcej kontroli nad wartościami tolerancji. Można również zaakceptować lub odrzucić zmiany, aby uzyskać optymalne wyniki.

Otwórz ponownie plik i włącz opcję Import do środowiska naprawczego. Model zostanie otwarty w środowisku naprawczym.

Jeśli opcja środowiska naprawczego nie jest dostępna, na karcie Model 3D, na panelu Powierzchnia, użyj polecenia Napraw bryły i wybierz bryłę podstawową, aby uaktywnić środowisko naprawcze po translacji. Aby przejść do środowiska, w przeglądarce kliknij dwukrotnie węzeł naprawy bryły.

Użyj środowiska naprawczego do analizy jakości zaimportowanych danych i naprawy powierzchni lub brył, które mają zostać użyte podczas modelowania części. Po naprawieniu danych naprawiona bryła będzie stanowić część historii modelu.

Niektóre błędy występują podczas konwersji lub są wynikiem nieprecyzyjnych technik modelowania. Do takich błędów należą:

• Samoprzecinające się powierzchnie lub krzywe
• Przecinające się powierzchnie
• Nieoznaczoność modelowania (różne błędy topologii i geometrii)
• Powierzchnie nieregularne
• Nieprawidłowy kierunek normalnej powierzchni
• Odstępy pomiędzy powierzchniami
• Otwory w powierzchniach
• Nakładające się powierzchnie

Można wykrywać i naprawiać te błędy przy użyciu specjalnych narzędzi dostępnych w środowisku naprawczym.

Polecenie Znajdź błędy sprawdza wybrane bryły w poszukiwaniu błędów topologii, geometrii i modelowania.

Dane są oznaczane w przeglądarce przy użyciu jednej z poniższych ikon:

	Prawidłowa geometria
	Geometria, która wymaga dalszego sprawdzania
	Geometria, która zawiera błędy i wymaga naprawy

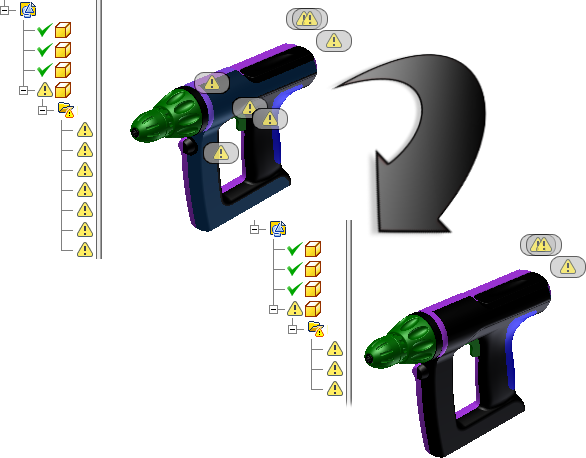

Polecenie Napraw błędy naprawia błędy w wybranych bryłach przy użyciu wartości tolerancji Dopuszczalna zmiana.

Uwaga: Aby wyświetlić podgląd liczby błędów, które można naprawić przy użyciu określonej wartości tolerancji, przed kliknięciem przycisku OK użyj polecenia Analizuj wybrane bryły.

Użyj narzędzi powierzchni, aby usunąć błędy pozostałe po użyciu polecenia Napraw błędy.
