Narzędzia upraszczania BIM
Jeśli nie jest wymagana kompletna definicja produktu, można przekształcić modele na prostsze reprezentacje, korzystając z narzędzia do upraszczania w programie Inventor. Można usunąć informacje o własności intelektualnej z modeli katalogowych przed udostępnieniem ich klientom. Można także użyć tego procesu roboczego, aby przygotować pliki rodziny Revit w programie Inventor, które zawierają natywne elementy formularza programu Revit.

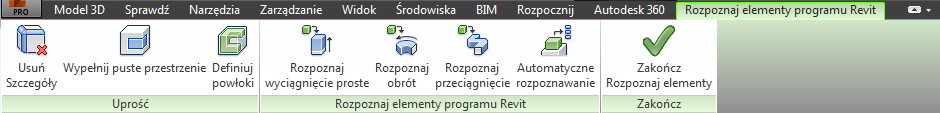

Rozpoznaj elementy programu Revit — środowisko dla części
W środowisku Rozpoznaj elementy programu Revit użyj poleceń w panelu Uprość, aby zmniejszyć złożoność modelu. Aby przedstawić model z elementami, które mogą być rozpoznawane przez program Revit, należy użyć poleceń rozpoznawania w panelu elementu programu Revit.

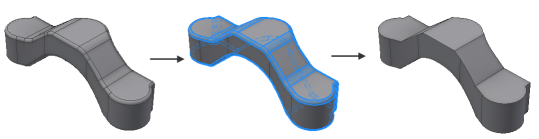

Usuń szczegóły Uprość model poprzez usunięcie rozpoznanych zaokrągleń, faz lub niestandardowo wybranych powierzchni.

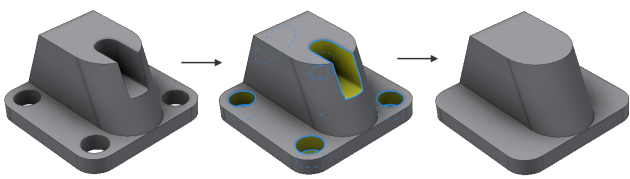

Wypełnij puste przestrzenie: Zakończ otwory i kieszenie zamknięciami powierzchni, aby wypełnić puste przestrzenie w modelu.

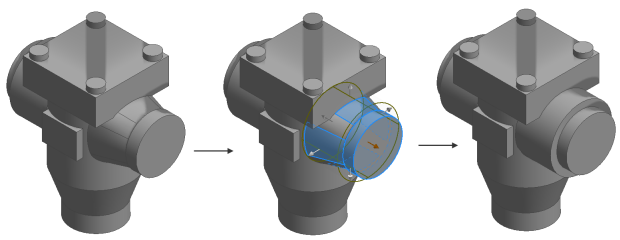

Definiuj powłoki Uprość model, zastępując wybrane komponenty powłokami w kształcie kostki lub walca lub tworząc uproszczone elementy wyciągnięć prostych reprezentujących ich kształt.
Rozpoznaj wyciągnięcie proste Rozpoznaj elementy wyciągnięcia prostego i przekształć je w wyciągnięcia proste rozpoznawane przez program Revit.
Rozpoznaj obrót Rozpoznaj elementy obrotowe i przekształć je w obroty rozpoznawane przez program Revit.
Rozpoznaj przeciągnięcie Rozpoznaj elementy przeciągnięcia i przekształć je w przeciągnięcia rozpoznawane przez program Revit.
Automatyczne rozpoznawanie Rozpoznaj automatycznie wyciągnięcie proste oraz obrót i usuń zaokrąglenia i fazy.
Wymiana BIM

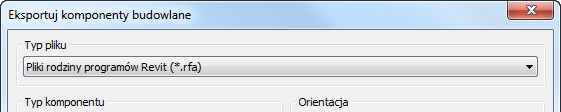

Natywny plik rodziny Revit można eksportować za pomocą polecenia Eksportuj komponenty budowlane w środowisku Wymiana BIM w przypadku dokumentów części. Dodatkowo, do formatu pliku rodziny Revit można dodać informacje o złączach, właściwościach, parametrach, orientacji, kategorii i punkcie wstawienia.
Przed wyeksportowaniem pliku rodziny Revit użytkownicy programu Inventor muszą przygotować model w taki sposób, aby jego elementy można było przekształcić do modelu programu Revit. W programie Inventor 2014, można przekształcić elementy wyciągnięcie proste, obrót i przeciągnięcie. Użytkownicy programu Inventor muszą przekonwertować istniejący model, korzystając ze środowiska upraszczania BIM. Mogą także utworzyć zgodny model, korzystając tylko z tych trzech funkcji podczas tworzenia geometrii modelu.
Sprawdź elementy programu Revit
Wyświetla raport w formacie HTML z informacjami na temat elementów zawartych w modelu zdefiniowanych w regułach translacji elementu pliku rodziny Revit.
To polecenie służy do określenia, na ile pomyślnie ten element zostanie poddany translacji po wyeksportowaniu jako plik rodziny programu Revit. Raport zawiera stan każdej translacji elementu i powody ewentualnego niepowodzenia translacji.
Następczy proces roboczy BIM
Użyj poleceń na karcie BIM w celu przejścia z procesu roboczego Uprość do BIM Rozpoznawanie elementów i Wymiana BIM. Dostęp do wszystkich funkcji BIM można uzyskać z poziomu karty Modelowanie informacji o budynku (BIM).
Po zakończeniu polecenia Utwórz część uproszczoną w dokumencie zespołu z poziomu karty BIM można wykonać następujące czynności w nowo utworzonej części:
- Otwórz raport wygenerowany przez polecenie Sprawdź elementy programu Revit, aby upewnić się, że elementy programu Revit są kopiowane ze środowiska wymiany BIM.
- Uzyskaj dostęp do polecenia Rozpoznaj elementy programu Revit z poziomu karty BIM, jeśli po użyciu polecenia Sprawdź elementy programu Revit wystąpią nieobsługiwane elementy.
- Uzyskaj dostęp do polecenia Wymiana BIM bezpośrednio z karty BIM, aby wyeksportować model do pliku .adsk lub .rfa.
Translatory
- Parasolid w wersji od 9.0 do 25.0
- Pro/ENGINEER Granite w wersji od 1 do 8.0
- CATIA w wersji od V5 R10 do V5-6R2012
- CATIA w wersji od V5 R6 do V5-6R2012
- NX w wersji Unigraphics od 13 do NX 8.0
- SolidWorks w wersji od 2001 Plus do 2012
- Do wersji Wildfire 5.0, Creo Parametric od 1.0 do 2.0
Komponent podrzędny Współdziałanie programu Revit.
Podkomponent współdziałania z programem Revit umożliwia:
- Zaimportuj plik .rvt (projektu Revit) w oknie dialogowym Wstaw komponent.
- Wyeksportuj plik .rfa (rodziny Revit) w oknie dialogowym Eksportuj komponent budowlany. Plik rodziny Revit jest w programie Revit plikiem zawartości, takiej jak chłodziarka, pompa, klimatyzator, piec, zbiornik, meble itd.
Należy zaznaczyć pole wyboru, aby zainstalować funkcje współdziałania programu Revit umożliwiające pracę z modelami programu Revit w celu wyodrębnienia i zapisania informacji o budynku. Jeśli nie można zainstalować komponentu podrzędnego współdziałania programu Revit, nie będzie można importować ani eksportować plików programu Revit.
Autodesk 360
Nowe polecenie Uruchom witrynę dostępne na karcie Autodesk 360 umożliwia uruchomienie witryny usługi Autodesk 360, gdzie można zarządzać plikami przechowywanymi w chmurze.
Użytkownik może otwierać i zapisywać pliki w usłudze Autodesk 360, korzystając z okien dialogowych Plik znajdujących się na górze panelu zawierającego lokalizacje. Dostępne okna dialogowe to: Zapisz jako, Zapisz kopię jako, Otwórz, Wstaw komponent i Utwórz komponent. Usługa Autodesk 360 jest dostępna z poziomu wszystkich okien dialogowych dotyczących plików, które zawierają panel informujący o lokalizacji.
Podczas dodawania jednego pliku, który ma zależności z programem Autodesk 360, można użyć usługi Autodesk 360, aby dodać wszystkie odniesienia pliku.
W programie Eksplorator Windows znajduje się nowy dysk Autodesk 360. Dokumenty można przeciągnąć i upuścić do dysku Autodesk 360 z poziomu programu Eksplorator Windows. Pliki dodane do dysku Autodesk 360 z programu Eksplorator Windows będą automatycznie wysyłane na konto Autodesk 360 i synchronizowane z nim. Podczas procesu zostaną przesłane wszystkie pliki, do których istnieją odniesienia.
Ikona powiadomień usługi Autodesk 360 jest automatycznie instalowana w obszarze powiadomień na pasku zadań. Jeśli pliki dodane w chmurze nie są zsynchronizowane z odpowiadającym im plikiem na lokalnym komputerze, wyświetlany jest komunikat. Aby sprawdzić stan, w dowolnym momencie przesuń wskaźnik myszy na ikonę powiadomień.
Autodesk Inventor IdeaStation
Naszym celem jest uczynienie z programu Autodesk Inventor najlepszego rozwiązania projektowego. Jednak nie uda nam się to bez pomocy użytkowników programu.
Autodesk Inventor IdeaStation to forum, które ma na celu umożliwienie ulepszania oprogramowania Autodesk Inventor poprzez dzielenie się pomysłami na udoskonalenie produktu przesyłanymi bezpośrednio przez programistów.
Potrzebujemy Twojej pomocy w zrealizowaniu naszej misji, dzięki której Autodesk Inventor stanie się najlepszym programem na świecie. Masz dobry pomysł na nową funkcję lub ulepszenie programu Autodesk Inventor? Podziel się swoimi pomysłami z zespołem ds. rozwoju programu Autodesk Inventor i pozwól nam je zrealizować.
Prześlij swoje pomysły, sprawdź, co na ten temat sądzą inni użytkownicy oraz przyznawaj punkty kudos pomysłom, które wydają Ci się najlepsze. Im więcej punktów kudos otrzyma Twój pomysł, tym większa szansa na wdrożenie go w produkcie. Na forum IdeaStation można nawet śledzić stan realizacji pomysłu od koncepcji do wprowadzenia produktu na rynek!
Zespół programu Inventor chętnie pozna opinie użytkowników. Jesteśmy zainteresowani pomysłami na uzupełnienie naszego planu rozbudowy.
Podziel się swoimi pomysłami, wysyłając je na adres — Wymiana pomysłów dotyczących programu Autodesk Inventor.
