Funkcja obwiedni tworzy powierzchnię płaską lub 3D z zamkniętego szkicu 2D, zamkniętej obwiedni lub mieszanki obu form. Zamknięcia domyślnie spełniają warunek kontaktu (G0), lecz mogą zawierać warunki brzegowe styczności (G1) lub gładkości (G2) zastosowane do każdej krawędzi modelu na liście Warunek.
Po wybraniu pierwszej zamkniętej pętli, możesz rozpocząć wybieranie pętli drugiej.
Można również obejrzeć podgląd wyników przed utworzeniem płatu.
Ciągłe, styczne krawędzie są łączone ze sobą. Wybierz opcję Automatyczny łańcuch krawędzi, aby połączyć w łańcuch krawędzie niestyczne. Ostatni wybór w łańcuchu krawędzi można cofnąć i w razie potrzeby powtórzyć. Element można usunąć z listy.
Metody definiowania obwiedni
Wybór regionu

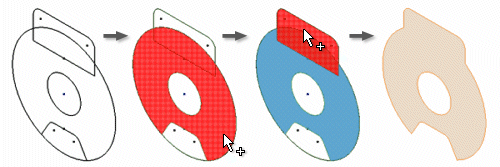

Wybierz co najmniej jeden zamknięty szkic 2D, aby utworzyć pojedynczy region. Po wybraniu zamkniętego szkicu, w oknie graficznym zostanie wyróżniony odpowiedni region i pozostanie tylko utworzenie płaskiego płatu. Technika taka sama jak w przypadku wyboru profilu dla wyciągnięcia.
Wybór szkicu
Wybierz co najmniej jeden zamknięty szkic 2D lub 3D, aby utworzyć niepłaskie zamknięcie. Po wskazaniu zamkniętego szkicu, w oknie graficznym zostanie wyróżniony odpowiedni region. Po wyróżnieniu regionu, możesz użyć Wybierz inny, aby wybrać określoną geometrię wewnątrz szkicu.
Wybór krawędzi

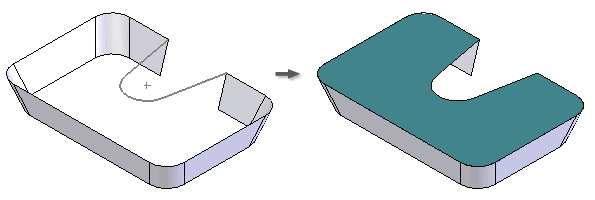

Wybierz krawędzie, które definiują zamkniętą pętlę. Ponieważ krawędzie ciągłości muszą posiadać taki sam warunek brzegowy, wszystkie wybrane krawędzie powierzchni styczne do poprzedniego elementu lub z nim ciągłe zostaną połączone. Usunięcie zaznaczenia pola wyboru Automatyczny łańcuch krawędzi powoduje zatrzymanie tworzenia łańcucha po wybraniu pierwszych niestycznych krawędzi.
Wybór krawędzi i szkicu

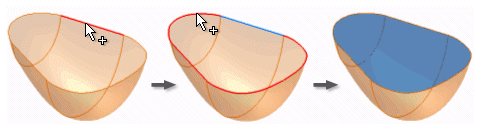

Obwiednia może być zdefiniowana zarówno poprzez krawędzie, jak i szkice. Po wskazaniu zamkniętej krawędzi, zostanie zdefiniowany i wyróżniony w oknie graficznym region. Jeśli podgląd jest włączony, podgląd również istnieje.
Dla wszystkich metod wybierania, polecenie OK jest udostępniane po zdefiniowaniu zamkniętej pętli, aby umożliwić wybranie następnych pętli. Wybierając następne pętle można zdefiniować wewnętrzne i zewnętrzne pętle, które tworzą w powierzchni wyspy. Jeśli zostanie wybrany płaski region, wybór dodatkowych pętli nie jest dozwolony.
Warunki brzegowe

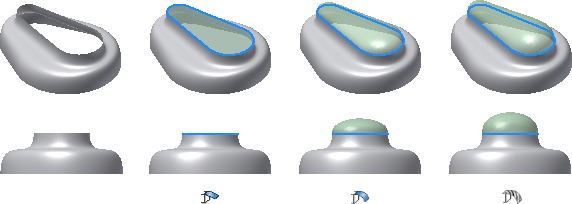

Warunki brzegowe można zastosować do każdej nieszkicowej krawędzi w wybranym zbiorze dla pętli. Standardowo, wszystkie segmenty obwiedni są G0. Warunki G1 i G2 można zastosować do wszystkich nieszkicowych krawędzi tylko wtedy, gdy graniczą z jedną powierzchnią. Krawędzie obwiedni mogą zawierać mieszankę warunków G0, G1 i G2. Istnieje możliwość zastosowania współczynnika wagi dla krawędzi G1 i G2.
Wskazówki dotyczące tworzenia zamknięcia obwiedni
- W przypadku tworzenia zamknięcia obwiedni za pomocą wiązań styczności nie należy stosować powierzchni podtrzymujących, które są prostopadłe do pojedynczej płaszczyzny urojonej. Spodziewany jest kąt, który nie wynosi 90 stopni.
- Należy unikać tworzenia zamknięcia obwiedni geometrii konstrukcyjnej zawierającej jeden segment krzywej zamkniętej (okrąg, elipsa lub zamknięty splajn).
- Aby uzyskać najlepsze wyniki, zszyj zamknięcia obwiedni do przylegających powierzchni przed utworzeniem elementów, takich jak rzeźba, powłoka czy grubość/odsunięcie.
