Pobieranie wymiarów modelu na rysunku

1. Na wstążce kliknij kartę Opis panel Wymiar Odtwórz .
2. Wybierz widok lub szkic arkusza , dla którego mają zostać pobrane wymiary.

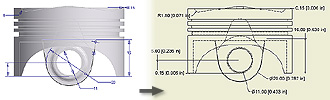

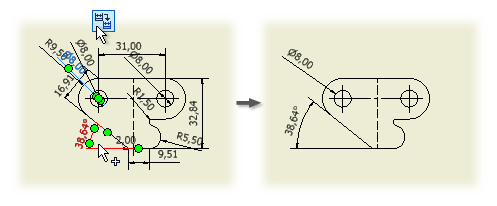

3. Aby pobrać wymiary dla jednego lub więcej elementów lub dla geometrii szkicu kliknij opcję Wybierz element i wybierz element w oknie graficznym. Aby pobrać wymiary dla części w widoku, kliknij opcję Wybierz część i wybierz część w oknie graficznym.
4. Kliknij polecenie Wybierz wymiary, a następnie wybierz wymiary, które mają zostać zachowane w widoku rysunku. Wybrane wymiary są podświetlone.
5. Kliknij przycisk Zastosuj, aby przywrócić wybrane wymiary, a następnie kliknij przycisk Anuluj, aby zamknąć okno dialogowe. Kliknij przycisk OK, aby zastosować zmiany i zamknąć okno dialogowe.

Uwaga: Nie można używać pojedynczego wymiaru modelu w wielu widokach na tym samym arkuszu.

Automatyczne pobieranie wymiarów podczas tworzenia widoków

1. Kliknij polecenie Opcje, aby wyświetlić okno dialogowe Opcje aplikacji.
2. Na karcie Rysunek, w opcji umieszczania widoku, znajdź polecenie Pobierz wszystkie wymiary modelu z umieszczenia widoku. Aby automatycznie pobrać wymiary modelu podczas umieszczania widoków, zaznacz pole wyboru.

Pobieranie wymiarów modelu podczas tworzenia widoku bazowego

Przy dodawaniu widoku bazowego do rysunku, wybierz opcję Wszystkie wymiary modelu na karcie Opcje wyświetlania w oknie dialogowym Widok rysunku.

Usuwanie pobranych wymiarów z widoku

1. Zaznacz każdy wymiar, który ma być usunięty.
2. Naciśnij klawisz Usuń lub kliknij prawym przyciskiem myszy, a następnie wybierz polecenie Usuń.

Uwaga: Po usunięciu wymiaru modelu z widoku, można użyć opcji Pobierz, aby wyświetlić je w innym widoku lub wyświetlić ponownie w widoku, z którego zostały usunięte.

Dodawanie wymiarów modelu do widoków zawierających pochodne elementy części

1. Wybierz widok zawierający pochodne elementy części.
2. Kliknij prawym przyciskiem myszy widok i wybierz polecenie Pobierz wymiary.
3. Przy aktywnej opcji Wybierz źródło, rozwiń widok w przeglądarce i wybierz bryłę pochodną.
4. Wybierz pochodny element części.
5. Kliknij polecenie Wybierz wymiary, a następnie wybierz wymiary, które mają zostać zachowane w widoku rysunku. Wybrane wymiary są podświetlone.

Uwaga: Podczas dodawania wymiarów dla pochodnych elementów części, z oryginalnej części dodawane są tylko te wymiary, które wciąż zawierają geometryczne odniesienia w pochodnych elementach części. Nie można pobrać wymiarów dla szkiców pochodnych.
