Polecenie Wybierz w rysunkach — odniesienie

Określa tryb wyboru i ustawienia filtru oraz wybiera elementy do pracy wewnątrz rysunków.

Dostęp

Na pasku narzędzi szybkiego dostępu kliknij na strzałkę polecenia Wybierz.

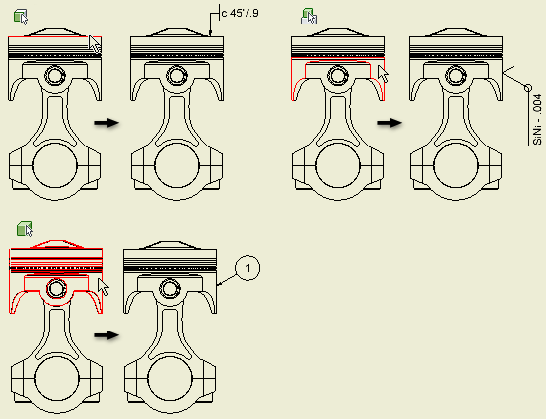

Tryby wybierania

Określa tryb wybierania elementów części w rzutach rysunkowych.

Wybierz priorytet krawędzi

Wybiera krawędzie części.

Wybierz priorytet elementu

Wybiera elementy części.

Filtry wyboru

Określa zestaw filtrów warunkujący, które elementy można wybrać podczas pracy w rysunku. Ustawienia filtru można zmieniać za pomocą opcji Wybierz filtry. Kliknij zestaw filtrów, aby zastosować.

Edytuj filtry wyboru

Otwiera okno dialogowe Filtry wyboru, w którym można określić aktywowanie poszczególnych typów filtrów. Na liście wszystkich filtrów można zaznaczać filtry i usuwać ich zaznaczenie.

Wybierz wszystkie

Powoduje zastosowanie wszystkich filtrów wybranych ze wszystkich typów do elementów na rysunku.

Typ Filtr układu

Powoduje aktywowanie wybranych typów filtrów w celu zastosowania do widoków rysunków.

Typ Filtr szczegółowy

Powoduje zastosowanie zestawu filtrów do wybranych szczegółów, takich jak wymiary, linia środkowa, znaczniki środka i tekst. Uniemożliwia wybór innych elementów, takich jak symbole.

Typ Filtr niestandardowy

Powoduje zastosowanie zestawu filtrów niestandardowych.
