Części 1 — Tworzenie części z plików DWG.
- Kategoria
-
Wymiana danych
- Wymagany czas
-
10 minut
- Używany plik ćwiczeniowy
-
eBox2.dwg
Uwaga: Kliknij łącze i przeczytaj niezbędne instrukcje dotyczące instalacji plików ćwiczeń pod adresem http://www.autodesk.com/inventorlt-tutorial-data-sets-2014. Następnie pobierz zestawy danych ćwiczenia i wymagane instrukcje instalacji plików ćwiczeń, a potem zainstaluj zestawy danych zgodnie z instrukcją.
Importuj dwie warstwy z wielowarstwowego pliku DWG w celu utworzenia prostej wyciągniętej części.

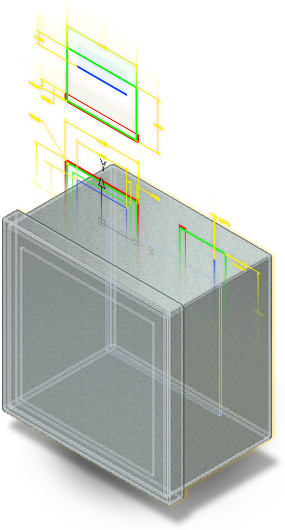

Jest to pierwsza z dwóch części ćwiczenia, w którym tworzone są dwa modele bryły programu Autodesk Inventor LT na podstawie dostarczonego pliku DWG 2D.
Wymagania wstępne
- Umiejętność ustawiania ścieżki roboczej i nawigowania w przestrzeni modelu za pomocą różnych narzędzi widoku.
- Więcej informacji znajduje się w dziale Pomoc, w części „Pierwsze kroki”.
Importowane warstwy zawierają geometrię oraz wymiary, które definiują szkic używany do tworzenia wyciągniętej części.
Porady dotyczące nawigacji
- Użyj opcji Dalej lub Wstecz na dole po lewej stronie, aby przejść do następnej strony lub wrócić do poprzedniej.
