Pochylenie to stożek, który można zastosować do określonych powierzchni elementu. Użyj opcji Pochylenie, aby przechylić co najmniej jedną powierzchnię w celu pobrania jej z formy. Podczas modelowania elementów części odlewanej lub formowanej, można przypisywać pochylenia ściankom, definiując dodatni lub ujemny kąt pochylenia dla elementów utworzonych za pomocą wyciągnięcia lub przeciągnięcia. Aby zdefiniować pochylenie dla istniejącego elementu lub poszczególnych ścian, użyj polecenia Pochylenie ściany.
W przypadku zastosowania pochylenia do powierzchni zależność między kierunkiem wyciągnięcia a stałą krawędzią, powierzchnią lub płaszczyzną decyduje o wyniku tej operacji.
Należy wybrać krawędzie lub osie, aby zdefiniować kierunek wyciągnięcia (formy z części) i kąt pochylenia. Kąt pochylenia jest obliczany od stałej krawędzi (z krawędziami stycznymi), jednej lub wielu krawędzi ciągłych lub stałej płaszczyzny.
Pochylenie zastosowane względem wybranych powierzchni lub krawędzi

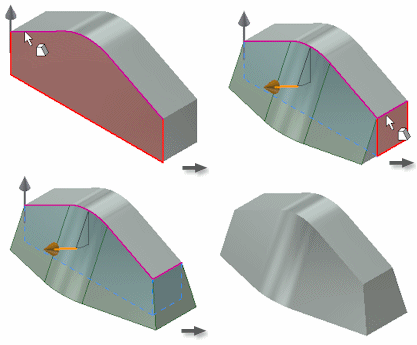

Można wybrać pojedynczą ścianę lub wiele ciągłych krawędzi ściany.
W pierwszej kolejności wybierana jest pojedyncza powierzchnia i pojedyncza stała krawędź.
Aby utworzyć pochylenie względem łańcucha ścian, należy dalej wybierać pojedyncze krawędzie na powierzchni. Opcjonalnie, aby anulować wybór, naciśnij klawisz Ctrl i przytrzymując go, kliknij krawędź lub powierzchnię.

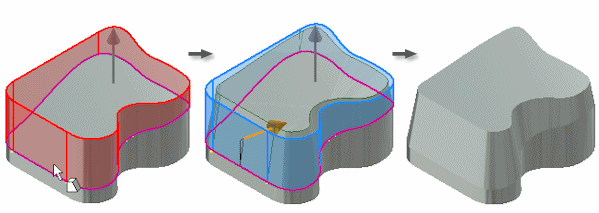

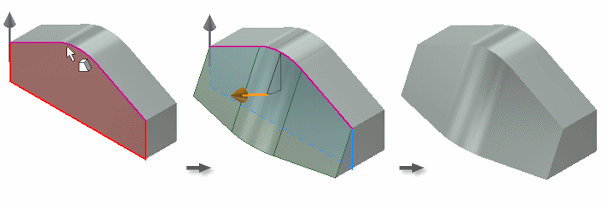

Ten przykład pokazuje podzieloną ścianę. Jeśli zostanie wybrana powierzchnia części w pobliżu krawędzi utworzonej w wyniku podziału, zostaną wybrane wszystkie styczne, powierzchnie ciągłe. Ponadto przez ten wybór krawędź utworzona w wyniku podziału zostanie określona jako stała krawędź.
Pochylenie ze stałą płaszczyzną
Można wybrać ścianę lub płaszczyznę roboczą, aby określić stałą krawędź i kierunek wyciągania. Ustawieniem domyślnym wyciągnięcia jest kierunek normalny do płaszczyzny stałej, przy czym można go odwrócić. Płaszczyzna stała staje się osią pochylenia.
Poniższe przykłady pokazują efekty zastosowania kilku typów stałych płaszczyzn.

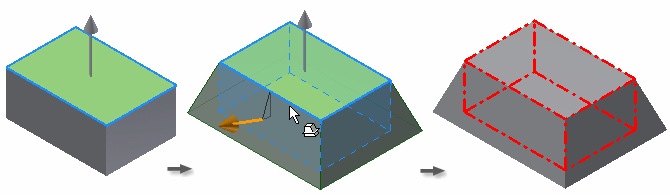

Stała górna ściana
Wybranie stałej górnej ściany powoduje ustawienie kierunku wyciągania do góry. Pochylane są wszystkie ściany boczne, dodając materiał pod płaszczyzną stałą.

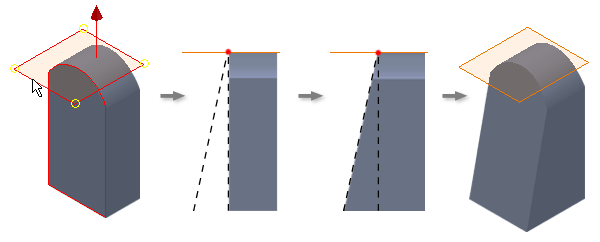

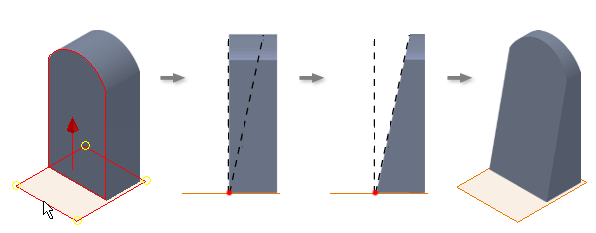

W poniższym przykładzie stała płaszczyzna konstrukcyjna jest styczna względem płaszczyzny zakrzywionej. Wybrana ściana obraca się wokół płaszczyzny stałej, dodając materiał do modelu.
Stała dolna ściana
Ustawiany jest kierunek wyciągania w górę od stałej dolnej ściany. Wyciągane są wszystkie ściany boczne, usuwając materiał powyżej ustalonej płaszczyzny.

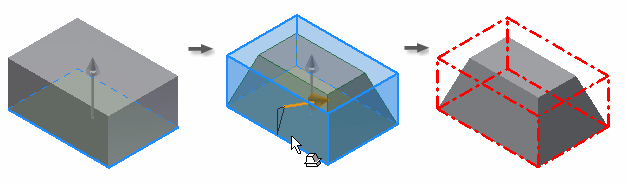

W poniższym przykładzie stała jest powierzchnia dolna, a kierunek wyciągnięcia jest określony jako kierunek w górę. Materiał jest usuwany w kierunku wyciągania, przy użyciu ściany dolnej jako osi.
Stała płaszczyzna konstrukcyjna
Ustawiany jest kierunek wyciągania w górę od stałej płaszczyzny konstrukcyjnej. Kąt wyciągania powoduje dodanie materiału poniżej stałej płaszczyzny i usunięcie go w kierunku wyciągania.

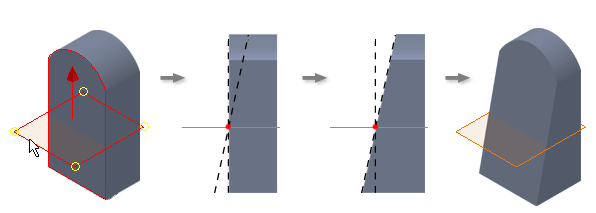

W poniższym przykładzie płaszczyzną stałą jest płaszczyzna konstrukcyjna. Materiał jest usuwany w kierunku wyciągania powyżej stałej płaszczyzny i dodawany poniżej stałej płaszczyzny.

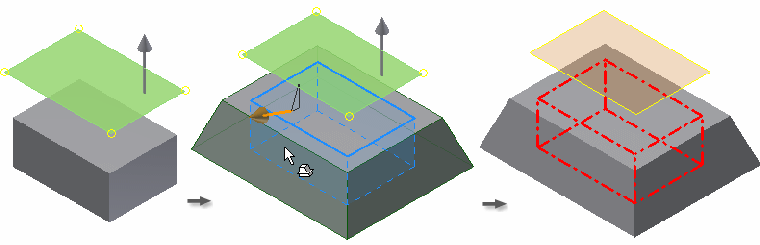

Stała płaszczyzna odsunięcia
Ustawiany jest kierunek wyciągania w górę od stałej płaszczyzny konstrukcyjnej. Kąt wyciągania powoduje dodanie materiału poniżej stałej płaszczyzny; wierzchołek kąta przypada w miejscu przecięcia ściany ze stałą płaszczyzną.

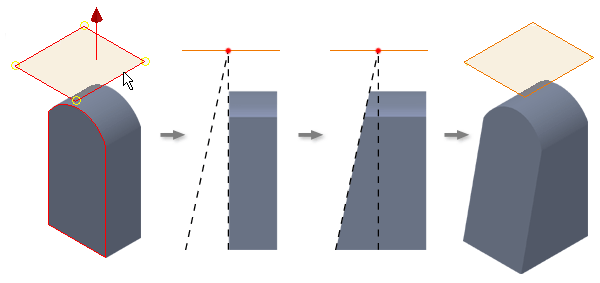

W poniższym przykładzie jako płaszczyznę stałą wybrano odsuniętą płaszczyznę konstrukcyjną. Wybrana ściana obraca się wokół płaszczyzny stałej, dodając materiał do modelu.

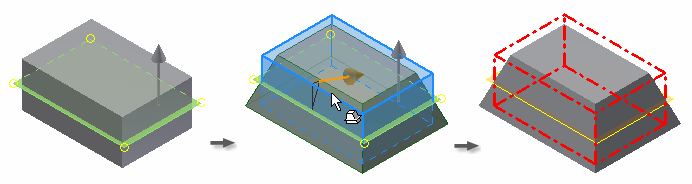

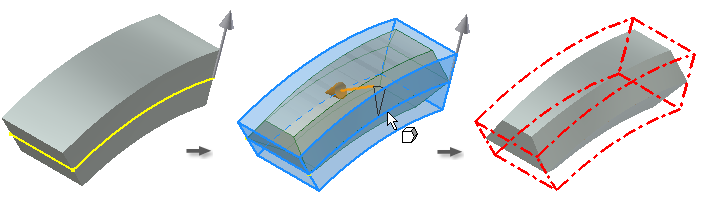

Pochylenie zastosowane za pomocą linii podziału
Można wybrać szkic 2D lub szkic 3D, aby zdefiniować linię podziału. Pochylenie zostanie zastosowane powyżej i poniżej wybranej geometrii. Wszystkie powierzchnie, które przecinają linię podziału, zostają wybrane do uwzględnienia w pochyleniu.

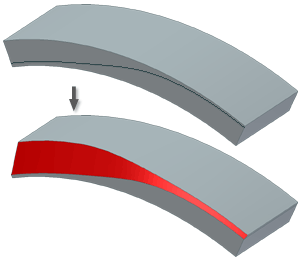

Pochylenie jest stosowane do wszystkich powierzchni przecinających linię podziału. Można zastosować inny kąt pochylenia powyżej i poniżej linii podziału.
