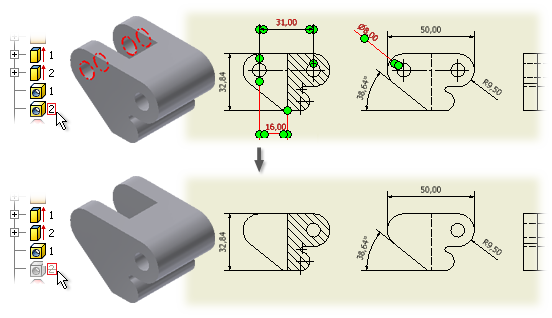

Opisy na rysunkach są wyłączone, jeśli element jest wyłączony.
Powody, dla których opis nie jest już widoczny na rysunku, są opisane poniżej:
- Wymiar jest wyłączony, jeśli dowolny z docelowych elementów lub komponentów jest wyłączony lub określony jako niewidoczny, w sytuacji gdy wymiar jest dołączony do wielu elementów lub krawędzi.
- Jeśli element jest wyłączony, dołączony opis nie wyświetla się.
Na przykład znacznik środka dołączony do środka otworu jest wyłączany po wyłączeniu elementu otworu. Dowolny wymiar dołączony do znacznika środka jest również wyłączany.
- Niektóre linie odniesienia posiadają drugorzędne linie odniesienia, które odnoszą się do innych elementów lub komponentów niż główna linia odniesienia. Główna linia odniesienia jest wyłączona, jeśli jest obecna i dołączona do wyłączonego elementu.
Główna linia odniesienia nie jest wyłączona, jeśli istnieje wiele linii odniesienia, a główna linia odniesienia jest dołączona do wyłączonego elementu.
Uwaga: Jeśli element nie jest wyłączony, opisy także nie są wyłączone i są widoczne.
