Przeciągnięcia

Przeciągnięte elementy lub bryły są tworzone za pomocą przenoszenia lub przeciągania jednego lub kilku profili szkicu wzdłuż ścieżki. Gdy używanych jest kilka profili, muszą one istnieć w tym samym szkicu. Ścieżka może być otwarta lub zamknięta, ale musi przebijać płaszczyznę profilu.

Wskazówka: Jeśli wymagane jest użycie wielu profili pochodzących z różnych szkiców, użyj polecenia Wyciągnięcie złożone.

Zazwyczaj element przeciągany wymaga przynajmniej dwóch nieużytych szkiców: profilu i ścieżki na przecinających się płaszczyznach. W niektórych przypadkach można dla ścieżki użyć pojedynczego nieużywanego szkicu profilu i istniejącej krawędzi modelu. Można sterować orientacją przeciągniętego profilu, utrzymując stałe ustawienie profilu względem ścieżki lub równoległe do oryginalnego profilu. Aby sterować skalą i/lub skrętem przeciągniętego profilu, wybierz powierzchnię prowadnicy lub tor prowadnicy.

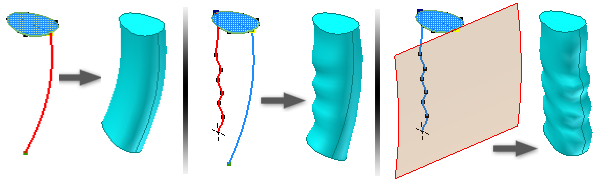

Tradycyjny przeciągnięcia ścieżek są używane przy obiektach mających równomierne profile przeciągnięte wzdłuż trajektorium.

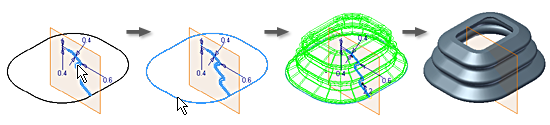

Przeciągnięcia tworzone wzdłuż toru prowadnicy używane są w przypadku obiektów mających niejednolite profile, które są skalowane lub skręcane wzdłuż trajektorii, na przykład w przypadku skomplikowanego uchwytu dla części użytkowej.

Przeciągnięcia według powierzchni prowadnicy używane są w przypadku obiektów mających jednolite profile przeciągnięte wzdłuż trajektorii, która nie leży w tej samej płaszczyźnie. Skręt profilu musi zachowywać daną orientację względem wybranej powierzchni, na przykład w razie obróbki maszynowej na części walcowej.
