W przeciwieństwie do połączeń prostopadłych połączenia ścięte nie są cięte, dzięki czemu geometria tworzy połączenie równoległe między dwiema belkami.

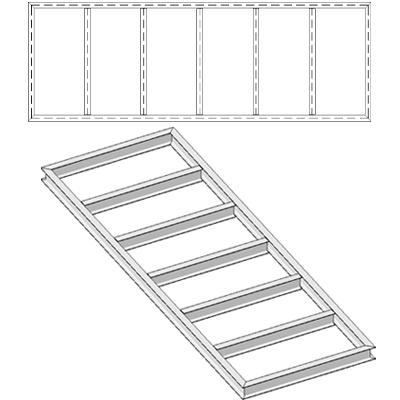

| Niski poziom szczegółowości (symboliczny) | Średni/wysoki poziom szczegółowości (geometria fizyczna) |
|---|---|
 |
 |
Aby utworzyć połączenie ścięte, dwie belki muszą być współpłaszczyznowe. Muszą także należeć do tego samego typu rodziny. Wszystkie inne belki należące do połączenia zostaną odpowiednio ucięte.
Belki w połączeniu współpłaszczyznowym mają tę samą płaszczyznę i nieskorygowane parametry obrotu przekroju poprzecznego.

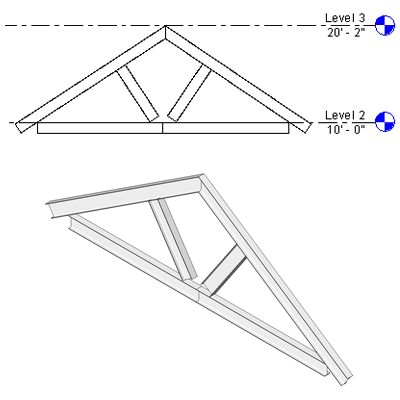

Aby utworzyć połączenie ścięte, belki ustawione w tej samej płaszczyźnie pionowej muszą mieć identyczne parametry obrotu w przekroju poprzecznym. Płaszczyzna pionowa jest płaszczyzną prostopadłą do płaszczyzny roboczej. Połączenie ścięte jest tworzone domyślnie w przypadku belek utworzonych w tej samej płaszczyźnie pionowej. Jest tak w przypadku kratownic.
Poniżej przedstawiono inne czynniki związane z połączeniem z belkami.
- Ukrytych linii w rodzinie belek nie można przyciąć ani wydłużyć do płaszczyzny docinania.
- Uchwyty kształtów belek nie biorą udziału w wydłużaniu.
- Edytor połączeń belek i słupów jest niedostępny, gdy w połączeniu zakończeń występuje betonowa belka.
- Belki ścięte przecina płaszczyzna cięcia w rzutach przy użyciu średniego lub wysokiego poziomu szczegółowości. Nie zmienia się to po usunięciu połączenia ściętego.
