Sekcja Umieszczenie w narzędziu Opisy belek umożliwia określenie, które belki mają zostać opisane (wszystkie w widoku lub tylko wybrane). Zgodnie z opisem w narzędziu Opisy belek program Revit LT nie nadpisuje istniejących oznaczeń.
Aby umieścić nowe opisy i usunąć istniejące oznaczenia na belkach w bieżącym pliku, zaznacz pole wyboru Usuń istniejące oznaczenia belek i rzędne punktu. Wszystkie oznaczenia i rzędne punktów zostaną usunięte z belek w bieżącym pliku i zastąpione ustawionymi w narzędziu Opisy belek. Po usunięciu zaznaczenia pola wyboru nie będą umieszczane żadne opisy na belkach z istniejącymi oznaczeniami.
Oznaczanie belek w modelach podłączonych
- Umieścić opisy wszystkich belek.
Na belkach, które zostały już oznaczone w podłączonych modelach, wyświetlane są nowe opisy oraz opisy z podłączonego pliku.
- Umieść opisy belek tylko w pliku nadrzędnym.
Na belkach w podłączonym modelu będą wyświetlane opisy w podłączonym pliku, ale nie zostaną oznaczone nowe opisy.
Ustawienia umieszczania

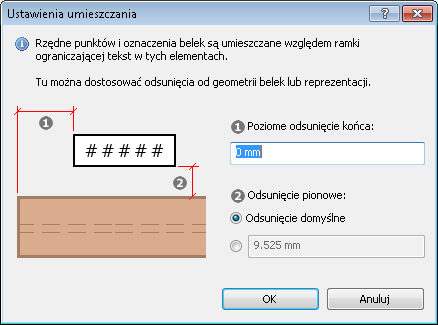

Kliknij przycisk Ustawienia, aby otworzyć okno dialogowe Ustawienia umieszczania i dostosuj odsunięcie oznaczeń i rzędnych punktów od belek.
Poprzez określenie pomiarów Poziome odsunięcie końca i Odsunięcie pionowe ustawiana jest odległość oznaczeń i rzędnych punktów od punktów dołączenia (zobacz sekcję Rodziny oznaczeń ram konstrukcyjnych). Ta odległość jest reprezentatywna dla skali rysunku i domyślnie wynosi 0" cali w poziomie i 3/8” cala w pionie.
