Umieszczanie wymiaru nachylenia w punkcie

1. Kliknij kolejno kartę Opispanel Wymiar(Nachylenie punktowe).
2. Z listy rozwijanej Wybór typu wybierz typ nachylenia w punkcie do umieszczenia.
3. Można również dokonać następujących zmian na pasku opcji:
   1. W opcji Reprezentacja nachylenia (dostępnej w widoku elewacji i przekroju) zaznacz wartość Strzałka lub Trójkąt.
   2. Wprowadź wartość w opcji Odsunięcie od odniesienia.

      Ta wartość spowoduje przesunięcie nachylenia w punkcie bliżej lub dalej od odniesienia.

4. Kliknij krawędź lub nachylenie, gdzie zostanie umieszczone nachylenie w punkcie.
5. Kliknij, aby umieścić nachylenie w punkcie, które może znajdować się nad lub pod nachyleniem.

   Przesunięcie wskaźnika myszy na element, na którym może zostać umieszczone nachylenie w punkcie, spowoduje wyświetlenie wartości nachylenia w punkcie w obszarze rysunku.




   Nachylenie w punkcie zaznaczone w obszarze rysunku

6. Umieszczając nachylenie w punkcie można również wykonać następujące czynności:
   • Kliknij kontrolki odwracania (), aby odwrócić kierunek wymiaru nachylenia w punkcie.
   • Istnieją dwie reprezentacje nachylenia: strzałka lub trójkąt. W obu reprezentacjach znajdują się te same informacje, jednak inny jest sposób ich wyświetlania. Trójkąt jest niedostępny w rzutach.

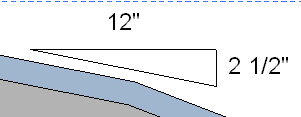

     Nachylenie w punkcie reprezentowane trójkątem

7. Aby zakończyć, naciśnij dwukrotnie klawisz ESC.
