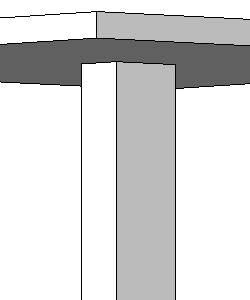

W celu wzmocnienia stropu konstrukcyjnego w miejscach umieszczenia słupów można dodać zwieńczenia głowicy. Można to wykonać, szkicując drugi, mniejszy strop konstrukcyjny.
- Otwórz rzut ze stropem konstrukcyjnym nad słupem.
- Na wstążce kliknij ikonę Strop konstrukcyjny.
- Karta Konstrukcja
panel Konstrukcjalista rozwijana Strop
Strop: konstrukcyjny - Karta Architekturapanel Zbudujlista rozwijana Strop Strop: konstrukcyjny
Gdzie to jest?
- Karta Konstrukcja

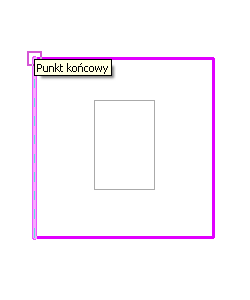

- Kliknij kolejno kartę Zmień | Utwórz obwiednię stropupanel RysujLinia obwiedni i użyj narzędzi do szkicowania, aby dokończyć szkic obniżenia stropu (zobacz GUID-83EAC46D-EF41-484A-8EBC-ADB8C41DECF3.htm#WSAD9B9E21C4998E1D125B27CFC55C0E72F-7931). Szkic musi być w kształcie zamkniętej pętli lub obwiedni.
- Po zakończeniu kliknij kolejno kartę Zmień | Utwórz obwiednię stropupanel TrybZakończ tryb edycji.
- Wyświetl zwieńczenie głowicy w widoku elewacji lub w przekroju poprzecznym.
- Wybierz nowe zwieńczenie głowicy.
- Kliknij nowe zwieńczenie głowicy prawym przyciskiem myszy i wybierz opcję Właściwości.
- Na palecie Właściwości dopasuj parametry więzów zwieńczenia głowicy, tak aby znajdowało się ono na właściwej rzędnej w modelu.
- Kliknij przycisk Zastosuj.
- W razie potrzeby połącz geometrię elementów. Zobacz Łączenie geometrii.
