Podobnie jak w przypadku legendy mapy legenda na arkuszu pomaga prawidłowo interpretować rysunki.
Typy legend
Do zestawu dokumentów budowlanych można dodać następujące typy legend:
- Legenda komponentów: lista komponentów używanych w modelu budynku ze szczegółami dotyczącymi ich budowy, reprezentacji na rysunkach lub wyglądu. Aby zapoznać się z przykładową legendą komponentów, zobacz sekcję GUID-8F1CE188-B15E-4C74-9247-C58F97DF7659.htm#WSFACF1429558A55DE2BB9B6FDE741BC9D-7A1F.
- Legenda opisów indeksowych: lista opisów indeksowych używanych do dokumentowania modelu budynku. Zobacz Legenda opisów.
- Legenda symboli: lista symboli używanych na rysunkach.

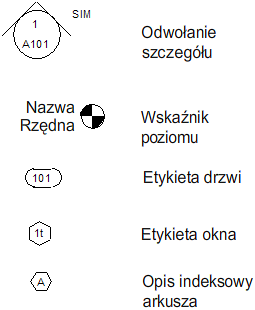

Przykład legendy symboli
Aby dodać legendę do arkusza
- Utwórz widok legendy w projekcie.
W przypadku legend komponentów i symboli zobacz sekcję GUID-8F1CE188-B15E-4C74-9247-C58F97DF7659.htm#WSFACF1429558A55DE2BB9B6FDE741BC9D-7A1F. Informacje o legendach opisów odnośników zawiera sekcja Legenda opisów.
- Otwórz arkusz, na którym chcesz umieścić widok legendy.
- W Przeglądarce projektu rozwiń opcję Legendy, kliknij nazwę widoku legendy, przeciągnij widok na obszar rysunku i kliknij w celu umieszczenia go na arkuszu.
Widok legendy można umieścić na wielu arkuszach.
- (Opcjonalnie) W przypadku legendy komponentów lub legendy symboli ukryj tytuł widoku.
Zobacz Usuwanie tytułu widoku z arkusza.
- (Opcjonalnie) W przypadku legendy opisów indeksowych wykonaj następujące czynności:
- Przefiltruj legendę na podstawie widoków dołączonych do arkusza. Zobacz Filtrowanie opisów według arkuszy.
- Zmień sposób wyświetlania legendy opisów indeksowych na arkuszu. Zobacz Zestawienia na arkuszach.
