Płaszczyzny przycięcia definiują obwiednie widoku elewacji. Punkty końcowe płaszczyzn przycięcia są przyciągane i łączą się ze ścianami. Można zmienić wielkość powierzchni przeglądanej elewacji wewnętrznej przez zmianę wielkości płaszczyzny przycięcia.
- W rzucie wybierz grot strzałki oznaczenia elewacji.
Płaszczyzny przycięcia elewacji są wyświetlane w obszarze rysunku.

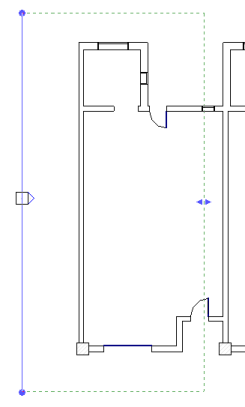

Przykład
Uwaga: Jeśli daleka płaszczyzna przycięcia (kropkowana zielona linia) nie jest widoczna, na palecie Właściwości wybierz opcję dla parametru Daleka płaszczyzna przycinania. Więcej informacji znajduje się w temacie Daleka płaszczyzna przycięcia. - Przeciągnij niebieskie kropki lub strzałki, aby zmienić rozmiar powierzchni przycięcia.
